Причина побудившая меня к замене задних тормозных колодок попросту заклинившее колесо, при чём клинило только левое, и только при движении задним ходом.
первым делом необходимо аккуратно разобрать барабан, не допустив рассыпания ступичного подшипника, но заранее все же приобрел новый, на непредвиденный случай.

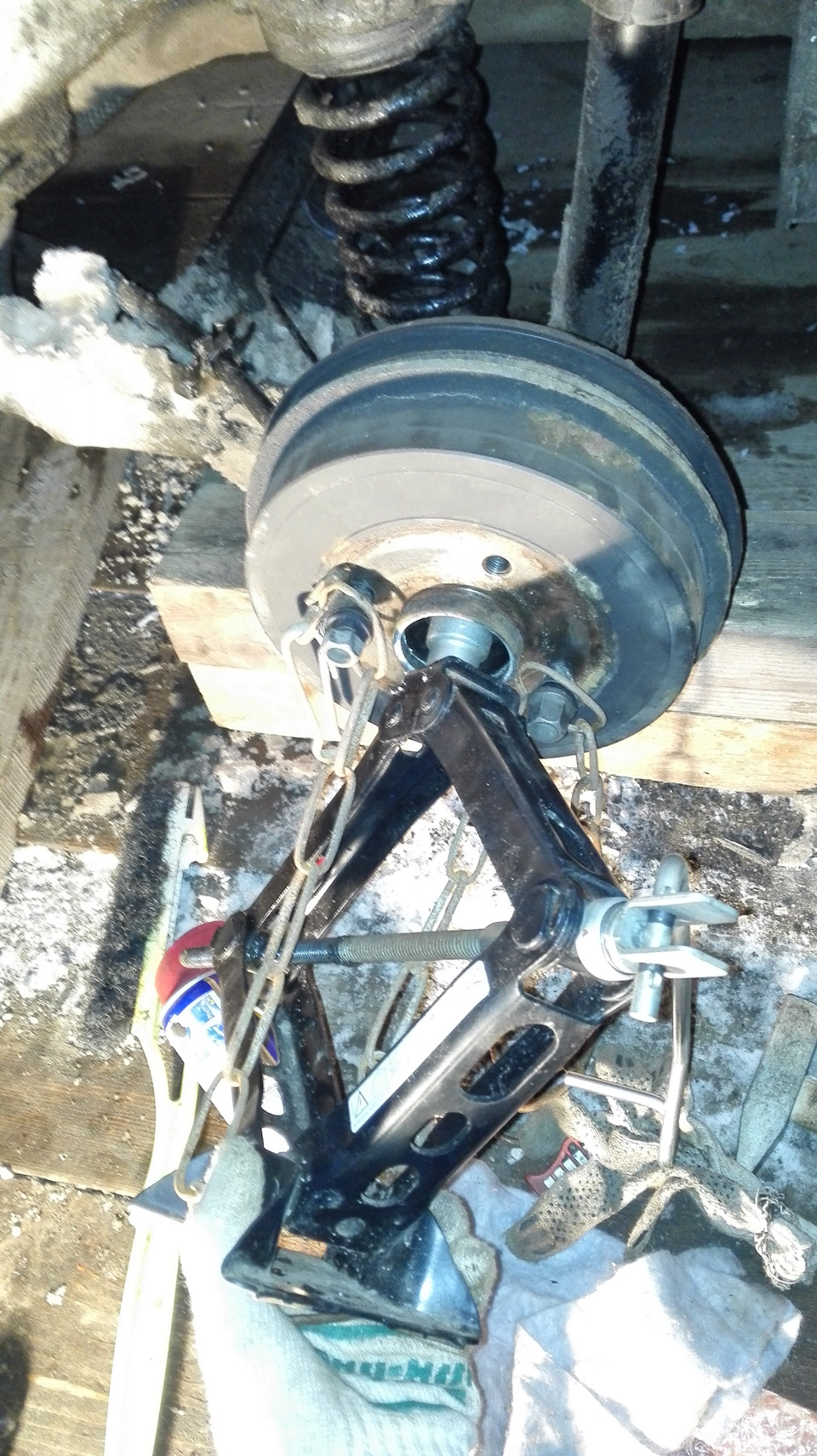

Стучать, колотить, бить не советую. Использовал домкрат, цепь и штатные колесные болты предварительно обмотать изолентой, дабы не убить резьбу. Найдете аналогичные болты подлиннее, целее будут родные.

постепенно подкручиваем избегая перекосов, итог

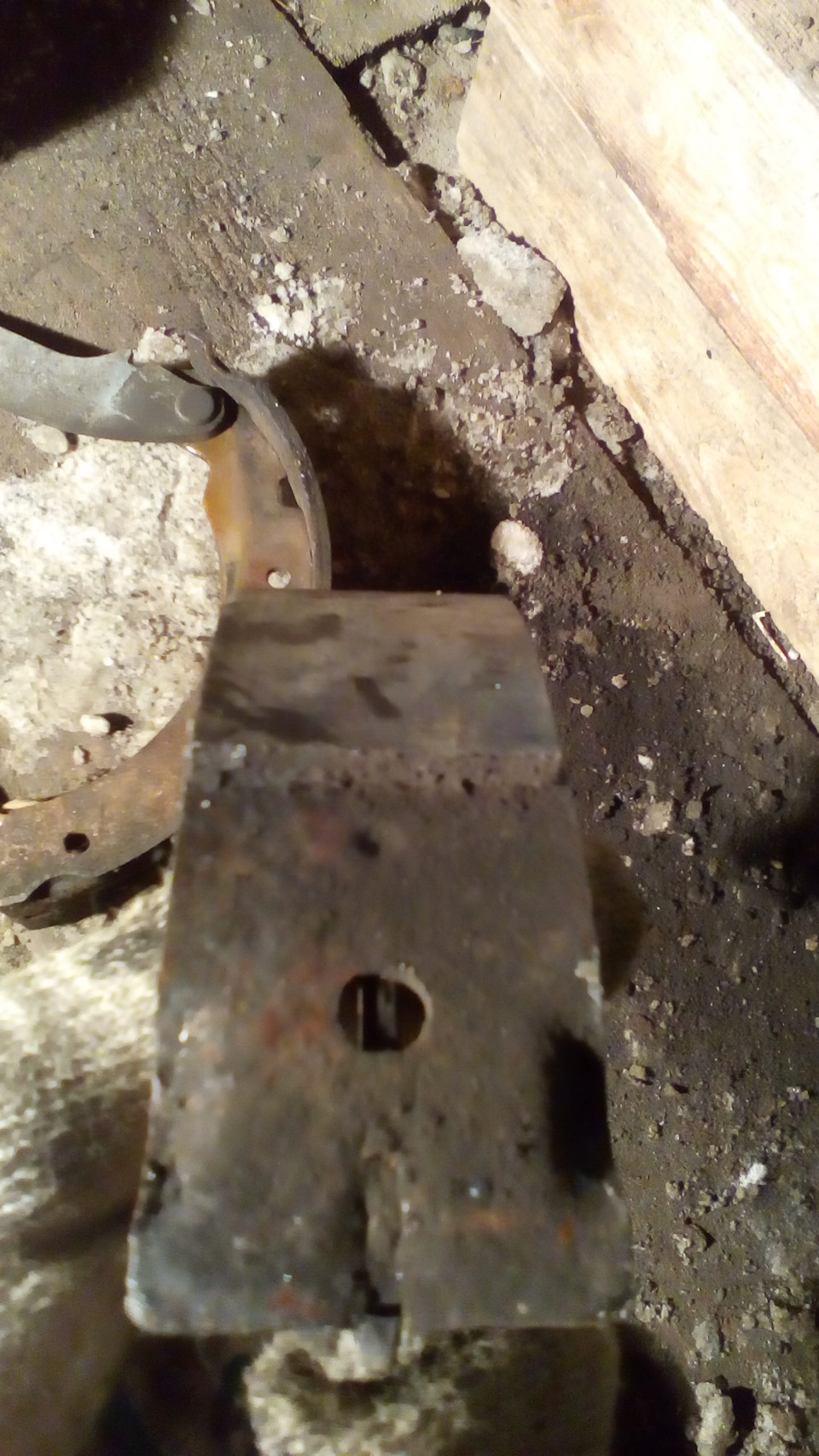

Причина подклинивания, банально отклеившееся накладка.
Износ неравномерный, с одной стороны значительно больший

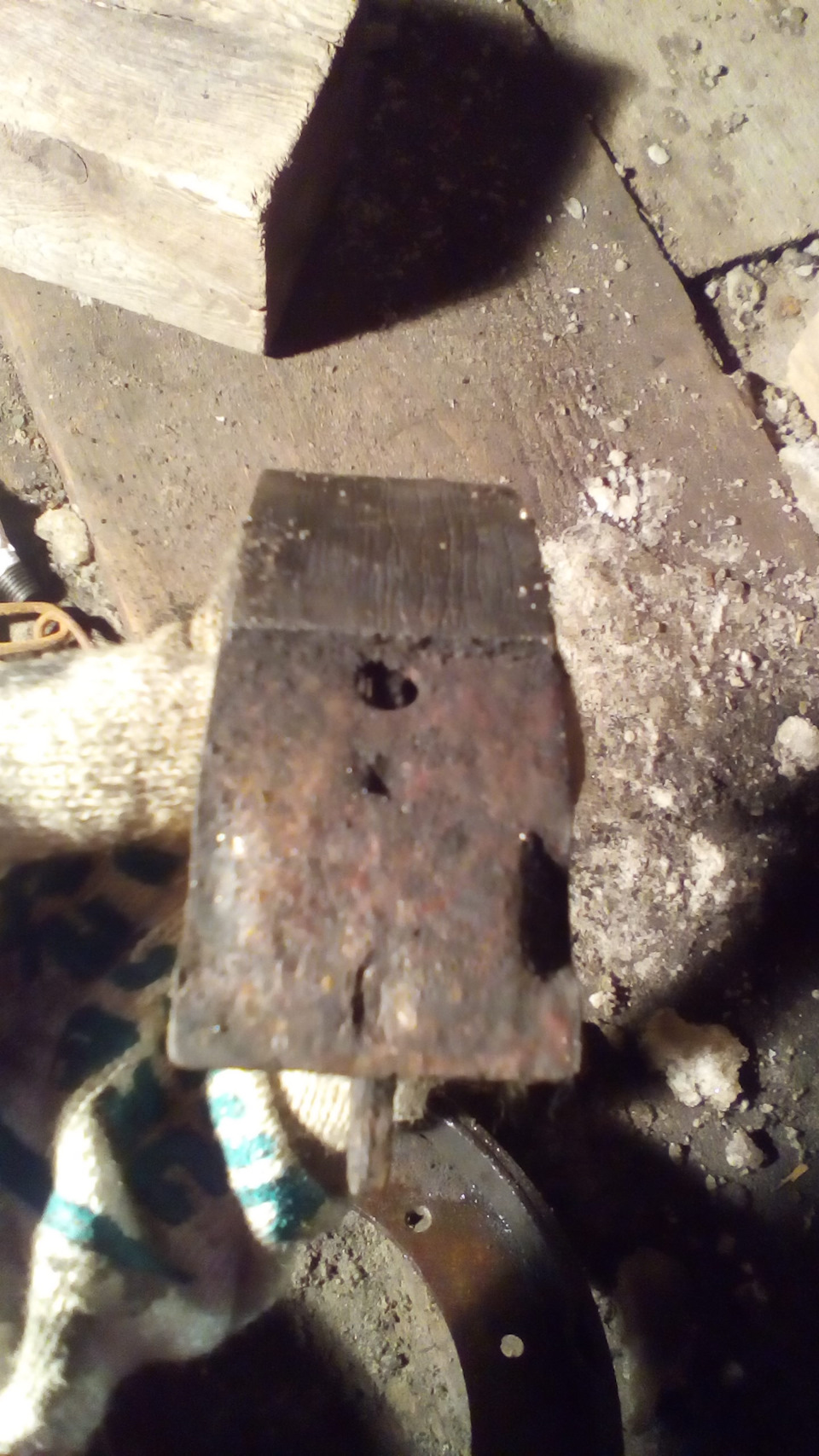

Вот собственно виновники, отклеившиеся куски

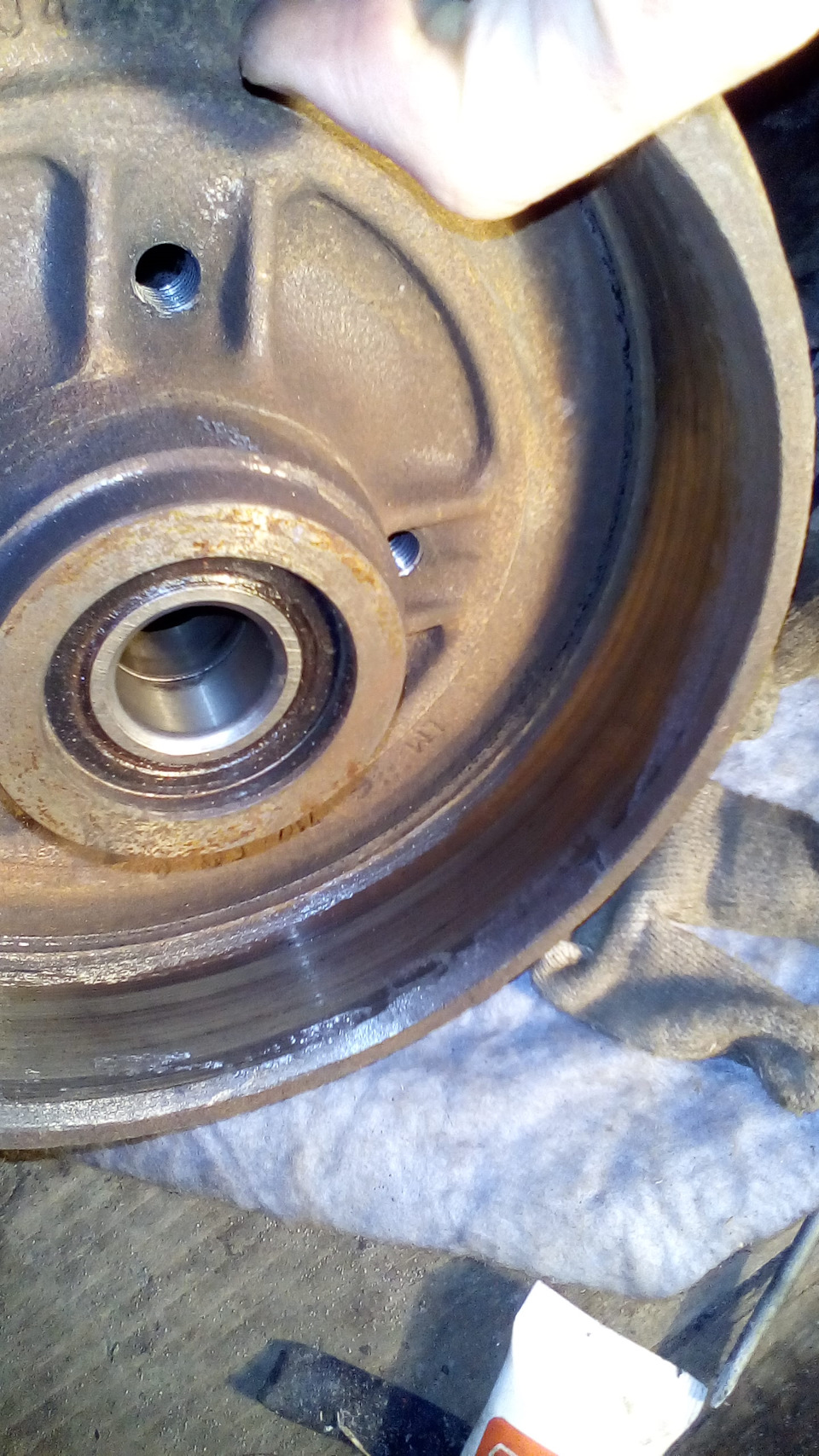

Выработка на барабане не кретичная, убрал шорошкой по металлу,

Новый комплект колодок Brembo S61520 1027.24р система TRW|Lucas

Далее чистка, сборка и места притира обработал высокотемпературной спец-смазкой для суппортов

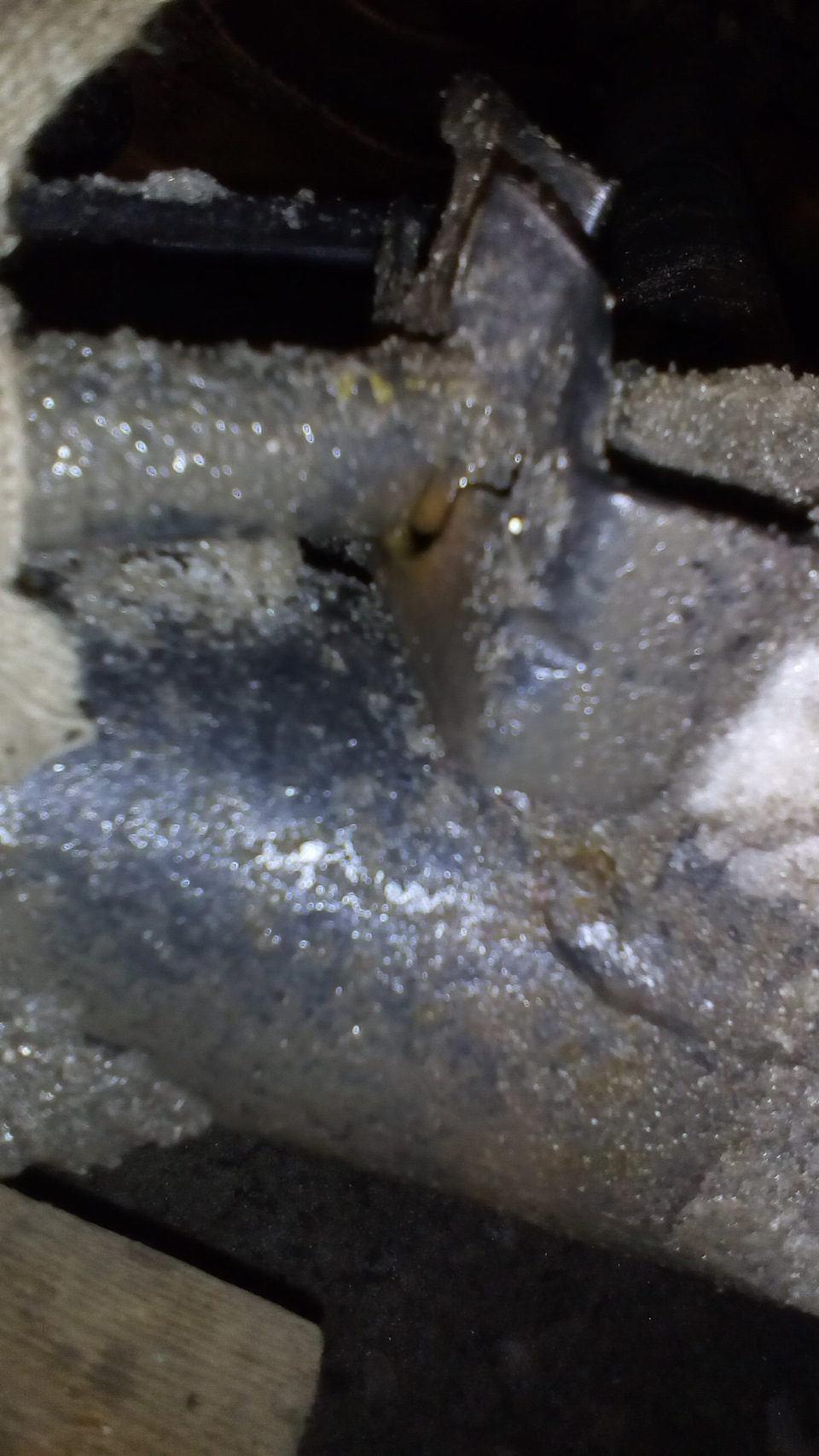

Рекомендую проверить места фиксации тросиков ручника, перетирает прилично, доп защита подручными средствами

Гайка на ступице самоконтрящаяся с пластиковой или нейлоновой вставко, по факту одноразовая, но возможности не было купить гайки, и артикула не было, в итоге просто промазал герметиком кровельным

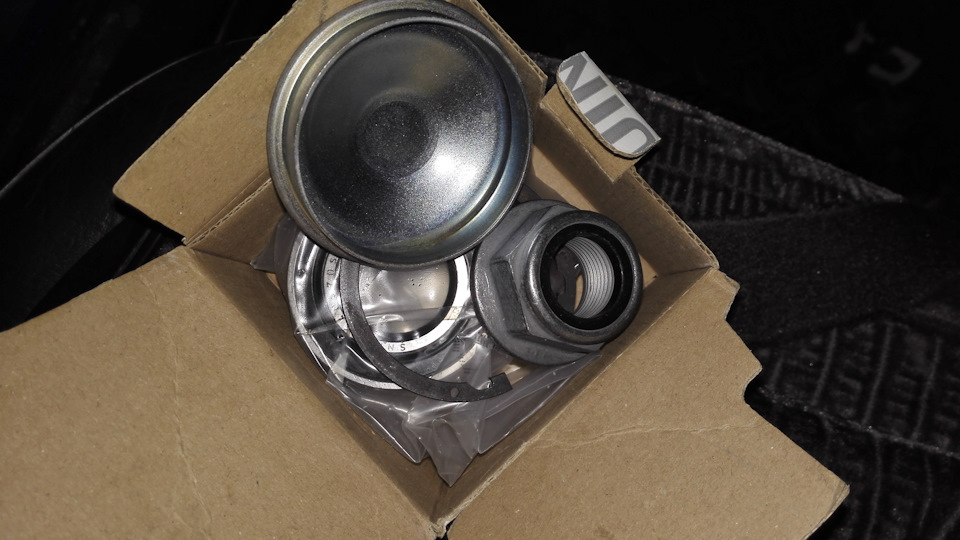

Вот комплект заднего ступичного подшипника купленного теперь уже прозапас, гайку с нее использовать не стал, придержал

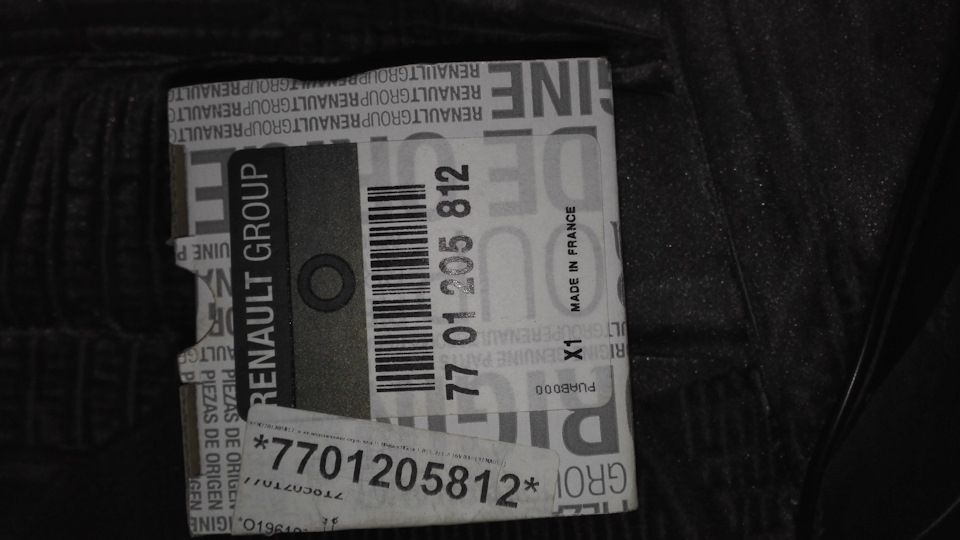

renault 7701205812 1097р

Итог. Замена проведена за год до написания записи, проблем нет, ручник я не подтягивал ниразу за 9 с половиной лет, щелчков было всегда порядка 3штук.
Принцип работы натяжителя задних колодок системы LucasTRW

Замена первого вида тормозных механизмов

  • Первыми снимаются «солдатики» (стойка, пружина и шайба с горизонтальной прорезью) крепящие тормозные колодки к тормозному щиту;
  • Стойка «солдатика» проходит через тормозной щит в отверстие колодки и на неё надевается пружина, которая фиксируется фасонной шайбой с прорезью;
  • Снятие выполнятся поворотом фасонной шайбы до совпадения её прорези с плоским телом стойки «солдатика»;
  • Теперь колодки практически свободны, и их можно снимать с тормозного щита. Для этого поддеваем жалом отвёртки нижнюю часть колодок, выводим их из нижнего упора колодок на основания щита и снимаем колодки в сборе с регулировочной планкой и пружинами;
  • Теперь остаётся друзья Логанаводы отдать только трос ручника, и на этом снятие задних колодок Рено Логан закончено;
  • Перед сборкой новых тормозных колодок нужно очистить кисточкой или тряпкой и продуть все детали и узлы тормозного механизма.

Затем идёт сам процесс сборки задних тормозных колодок:

  • Колодки кладутся в такое положение, в котором они находятся на тормозном щите. Сначала устанавливается конец верхней пружины и прорезь регулировочной планки в левую колоду. Планка вставляется прямой стороной в прорезь тормозной колодки;
  • Затем надеваем второй конец пружины в правую колодку с лицевой части, а выступ (второй конец) регулировочной планки с внутренней стороны тормозной колодки;
  • Затем устанавливаем нижнюю стяжную пружину колодок;
  • Далее нужно установить регулировочный флажок. Он надевается на стойку колодки и заводится в прорезь регулировочной планки. Флажок имеет отверстие в средней части куда вставляется конец оттяжной пружины. Второй конец пружины вставляется в отверстие колодки. Это наглядно показано на видео (см. в конце статьи);
  • На этом сборка тормозных колодок Рено Логан готова и её можно устанавливать на тормозной щит.
Читать еще:  Какой уровень жидкости должен быть в аккумуляторе

Замена второго вида тормозных механизмов

Разберём сборку (замену) тормозных механизмов Рено Логан другого вида. И также располагаем тормозные колодки на верстаке, как они стоят на тормозном щите и начинаем сборку.

  • Сначала вставляем пружинку с прямым углом в регулировочную планку, а второй конец пружинки вставляем во второе отверстие правой колодки, на которой находится рычаг привода ручного тормоза (как на тормозном щите). Вставляем в планку скобу и регулировочный болт;
  • Затем надеваем верхнюю пружину, которая вставляется в верхние отверстия колодок;
  • Далее в выступ левой колодки вставляем второй конец регулировочной планки (смотрим ниже на ролике Ятуб Ремонт Рено -хорошо видно);
  • Далее устанавливаем нижнюю пружину. Затем переворачиваем сборку и ставим оттяжную пружинку на регулировочную планку. Этот момент нельзя пропустить, так как без этой пружинки не будет автоподвода;

Автоподвод автоматически разводит колодки по мере их износа, всегда выдерживая необходимое расстояние до тормозного барабана, поддерживая эффективность тормозов.

На этом собранный второй тип тормозных колодок Рено Логан также готова к установке…

Затем показан этап сборки тормозного механизма на тормозном щите непосредственно на автомобиле.

  • Вставляются «солдатики» (о них было оговорено выше) и надевается конец троса ручника на колодку. Устанавливаем тормозной механизм. Заводим сначала одну колодку к тормозному цилиндру, затем другую;
  • Затем фиксируем колодки «солдатиками». Сборку закончили и можно устанавливать тормозной барабан;
  • Но, перед его установкой необходимо развести колодки на максимальное расстояние. Для этого нужно прокрутить «барабашек» (с левой стороны регулировочной планки) с помощью отвёртки;
  • Затем надеваем тормозной барабан для проверки, при этом он должен входить плотно. При правильно разведённых тормозных колодках барабан должен крутиться с лёгких «шипением» цепляя колодки. Если барабан крутится легко, не задевая колодок, то колодки необходимо ещё немного развести;
  • Далее закручиваем центральную гайку. На «Логанах» гайка затягивается с максимальным моментом (порядка 175 Нм) главное, чтобы не сорвать резьбу на цапфе. Подшипники не конусные, внутренние обоймы упираются друг в друга и подшипник практически невозможно перетянуть;
  • Колодки поменяли и, как всегда, колесо автомобиля устанавливается на место.

Замена заднего подшипника ступицы

  • После снятия тормозного барабана снимается стопорное кольцо, находящееся с лицевой стороны и оно одно;
  • Старый подшипник можно выпрессовать любым доступным способом, либо с помощью кувалды и наставки, либо на прессе, при его наличии. На видео Ятуб Ремонт Рено подшипник выпрессовывается с помощью пресса.

Подшипники зачастую прикипают очень сильно, что не всегда по силам (с первого раза) даже трёхтонному прессу сорвать с посадочного места. Задний подшипник ступицы Reno Logan лучше всего устанавливать оригинальный. Из всех известных подшипников это самый надёжный при соотношении цена — качество. Оригинальные подшипники фирменные хорошо и долго «ходят».

Оригинальный каталожный номер подшипника ступицы задней Reno Logan: 7701205812 по производителю SNR FC.40570.S06.

  • Запрессовку нового подшипника удобно выполнять с помощью старого подшипника (используя его как направляющую) на прессе. Подшипник необходимо запрессовывать до упора;
  • Устанавливается на место стопорное кольцо и барабан готов к установке.

Задние тормозные колодки Renault Logan невзаимозаменяемые, ремкомплект состоит из четырёх задних колодок:

  1. Левая передняя стоит ближе к переднему бамперу;
  2. Левая задняя стоит ближе к заднему бамперу;
  3. Правая передняя стоит ближе к переднему бамперу;
  4. Правая задняя стоит ближе к заднему бамперу.

Видео на Youtub


См. Видео 2:

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

  • автослесарный вороток,
  • головка на 30,
  • отвёртка,
  • плоскогубцы,
  • штангенциркуль,
  • надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Как подготовить машину

Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.

До начала работ нужно:

  • Проверить уровень тормозной жидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
  • Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
  • Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).
Читать еще:  Как разбавлять антифриз концентрат синий

Установка противооткатных башмаков

Для работы понадобятся домкрат, набор торцевых головок, ключ-баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом. Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки.

Подробная инструкция

  1. В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
  2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
  3. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

Аккуратно поддеваем отвёрткой

Осторожно снимаем колодки

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

  • Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
  • Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
  • Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Напоминаем, что полный ход «ручника» не должен превышать 6-8 щелчков. При затянутом тросе, задние колёса не должны иметь свободный ход, когда на опущенном, они должны вращаться свободно и без посторонних звуков.

Особенность в эксплуатации

Новые колодки должны проходить притирку на протяжении первых 100 километров пробега и при этом следует полностью избежать фактов резкого торможения. Помните, что в первое время эффективность тормозов будет несколько ниже, а тормозной путь больше.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Нюансы осмотра элементов в тормозном узле

1. Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности. Если имеют место борозды или задиры, прибегаем к срочной замене детали.

Читать еще:  Как ездить по мкаду новичкам

2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.

3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:

  • следы подтеков;
  • очаги тещин;
  • места надрывов и потертостей наружной оболочки.

Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.

К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.

Необходимые инструменты

Чтобы мероприятия по замене задних колодок Renault Logan были выполнены корректно, лучше подготовить такой комплект инструментов:

  • проникающая смазка WD-40;
  • отвертка;
  • противооткатные устройства;
  • клещи для снятия стяжных пружин;
  • домкрат;
  • пассатижи;
  • стандартный комплект гаечных ключей.

В автосервисах на 03.03.2021 года цена замены задних тормозных колодок Рено Логан в среднем составляет 800 рублей. Но вы сэкономите время, и одновременно сделаете собственную ревизию автомобиля, что разрешает своевременно восстанавливать его работоспособность.

Разберем пошаговый алгоритм замены задних тормозных колодок на Рено Логан:

1 шаг: предварительно ослабив трос ручника, снимаем тормозной барабан. Для этого сначала выбиваем защитный колпак ступица. Упираемся плоской отверткой в бок колпака и постукивая молотком, делаем это с разных сторон.

2 шаг: откручиваем ступичную гайку, как правило, она размером на 30.

3 шаг: снимаем тормозной барабан. Гораздо удобнее делать это съемником, но он не всегда есть под рукой и тогда приходится пользоваться другими методами. Например, постукивая по боковой стороне барабана с разных сторон, постепенно стаскиваем его с места. Данный способ не является эффективным и правильным методом, поскольку при ударах можно повредить или разобрать ступичный подшипник. Если это случилось, то придется заменить еще и его.

4 шаг: сняв барабан с двух сторон по бокам увидим две пружинки, которые крепят колодки. Для того, чтобы их снять необходимо провернуть наконечник пружина так, чтобы через него прошел конец шплинта. (как правило надо провернуть на 90 градусов.

5 шаг: можно снимать колодки, но перед этим необходимо снять тросик ручника в нижней части колодок.

Запомните расположение пружинок и других деталей, затем разберите их.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

  1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
  2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
  3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
  4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.
