Признаки неисправности ДПДЗ в Нива Шевроле

Датчик представляет собой потенциометрический резистор, один из контактов которого присоединен к опорному напряжению контроллера, второй к «земле». Третий контакт – с движущимся элементом, является выводом сигнала датчика. Располагается сбоку на патрубке дросселя напротив рычага управления заслонкой.

Нажатие на педаль газа, ось заслонки дросселя путем своего вращательного движения, передает сигнал на датчик. Из-за этого изменяется напряжение на выходном контакте, сказывающееся на работе бортового компьютера.

На Niva Chevrolet устанавливаются 2 вида ДПДЗ:

  1. Контактные (пленочно-резистивные).
  2. Бесконтактные (магниторезистивные).

Чаще всего ломаются первые. Их работа заключается в движении ползунка по резистивным дорожкам, которые от времени истираются. Из-за этого датчик начинает выдавать некорректные данные на «мозги».

Резистивные функционируют по принципу схемы, включающей датчик магнитного поля и микроконтроллер. Служат гораздо дольше, потребляют меньше электроэнергии.

Совет. Контактные ДПДЗ часто перегорают при скачках напряжения бортовой сети.

Датчик положения дроссельной заслонки,как произвести снятие и установку на Ниве Шевроле

Одним из важных элементов в работе двигателя является датчик положения дроссельной заслонки, Шевроле Нива не является исключением. Данный элемент относиться к важным элементам системы, которая производит подачу топлива во все цилиндры двигателя автомобиля. Он контролирует подаваемый объём воздуха, в тот момент, когда создаются горючие смеси, и следит чтобы порция кислорода и горючего для воспламенения была оптимальной.

ДПДЗ представлен в виде клапана, который регулирует воздушное давление во время закрывания и открывании в топливной системе. В тот момент, когда заслонка открыта давление повышается, а когда закрыта то оно становиться приближенное к вакууму. Он состоит из одного переменного и второго так называемого постоянного элемента, благодаря которым подаётся сигнал в каком положение находится дроссельная заслонка, и дают возможность регулировать ее.

Корпус представлен виде вентиляционной системы и по патрубкам регулируется то как испаряется топливо. И в момент, когда происходит запуск силового агрегата, регулятор холостого хода в режиме холостого хода отвечает за обороты коленвала. То есть подает воздух в топливную систему, чтобы создавать нужную горючею смесь.

Датчик положения дроссельной заслонки – ДПДЗ.

Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает. На просторах России существует около 10 фирм, производящих этот датчик. Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком». Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен. На фото именно он и представлен.

Дроссельная заслонка НИВА

Снятие дроссельного узла в НИВЕ

Дроссельный узел снимаем для замены регулятора холостого хода или прокладки дроссельного узла.
Отсоединяем «минусовой» провод» от аккумуляторной батареи.
Частично сливаем охлаждающую жидкость.

Крестообразной отверткой ослабляем хомут крепления воздушного шланга к дроссельному узлу

Отсоединяем воздушный шланг.

и снимаем шланг вентиляции картера со штуцера дроссельного узла.

Пассатижами ослабляем хомуты

и снимаем со штуцеров дроссельного узла шланги подвода и отвода охлаждающей жидкости.

снимаем со штуцера шланг адсорбера.

Отсоединяем разъемы датчика положения дроссельной заслонки и регулятора холостого хода.

Отсоединяем от шкива привода заслонки трос

Головкой «на 13» с удлинителем отворачиваем две гайки крепления дроссельного узла к ресиверу.

Снимаем дроссельный узел.

Соединение уплотнено прокладкой.

Воздушный поток в ресивере организует пластиковая втулка.

Лыска на втулке должна быть обращена к плоской поверхности ресивера.

Устанавливаем дроссельный узел в обратной последовательности. Момент затяжки гаек – 15–20 Н.м.
Доливаем охлаждающую жидкость.

Чистка дроссельной заслонки в НИВЕ

Неполадка в НИВЕ : периодическое зависание оборотов ХХ в районе 1200 — 2000 оборотов (при пере заводе авто показывают норму, так что тросик тут не при чем) пришел к такому выводу что надо почистить РХХ но что бы его снять надо снимать дроссель.
Сказано сделано, снимаем дроссель, берем жидкость для промывки карбюратора (спасибо другу) ватные палочки и кусок материи можно и зубную щетку.
А так же прокладку дроссельной заслонки так как старая может порваться как у меня и случилось.(стоит 25 рублей)
Сняли и что мы видим дроссель грязный но не особо больше меня волнует масленый налет на нем и внутри ресивера с внутренней стороны дроссель чистый.

Почистили дроссель и РХХ (забыл его с фотографировать, но он был не особо грязный) должно получиться что-то следующее.

От «целки» в ресивере я решил отказаться не нужная это там вещь, да и последствия от нее могут быть негативные

Читать еще:  Датчик холла от нивы на ваз 2109

Собираем все в обратной последовательности и едем на тест драйв
Проехал порядка 70 км обороты ХХ были в норме, как подъехал к дому стали опять 2000 тысячи, будем капать дальше, от того что сделал точно хуже не будет, хотя бы появилась приемистость и мгновенный отклик на педаль газа.
Следующим будет проверка на глюк ДПДЗ (посмотрю на сколько открыта заслонка в % на ХХ если 0 буду копать дальше) проверка ДМРВ по езжу без него (отключу разъем), и если не будет результата отключу РХХ машина будет держать обороты на ХХ в районе 1000 оборотов ( его работу на себя берет ДМРВ буду смотреть на повышение оборотов)

Ах да про диагностику писать не надо Бк ошибок не дает «чек» не горит
да и диагностику я могу сам сделать.

Замена датчика положения дроссельной заслонки для НИВЫ

Так как чисткой дросселя и регулятора ХХ глюк не ушел, решил я идти дальше и что бы не менять беспорядочно датчики решил вычислить что меняется в параметрах Инжектора При появлении глюка и я таки нашел изменения
это как бы открытая на 1 % дроссельная заслонка, но так как я точно знаю что она закрыта и тросик не закусывает заслонку не клинит (так как после того как перезапустишь машину обороты в норме значит тут что то электронной, а не механическое)
А показывает открытия заслонки только ДПДЗ так что будем его менять
Купил ДПДЗ
На следующий день я направился снимать ДУ (дроссельный узел ) и откручивать винт плоскогубцами.
Для снятия ДУ понадобиться крестовая отвертка и маленькая трещотка с удлинителем и головкой на 13
Надо открутить следующее
5 хомутов и снять плоскогубцами или отверткой скобу держателя тросика

снизу еще один хомут

две гайки на 13 по диагонали

2 разъема датчика верхний ДПДЗ нижний РХХ и снимаем ДУ

ДУ еще чистенький после 3 дней как почистили

а вот и два виновника торжества ДПДЗ и ВИНТ, откручиваем винт плоскогубцами

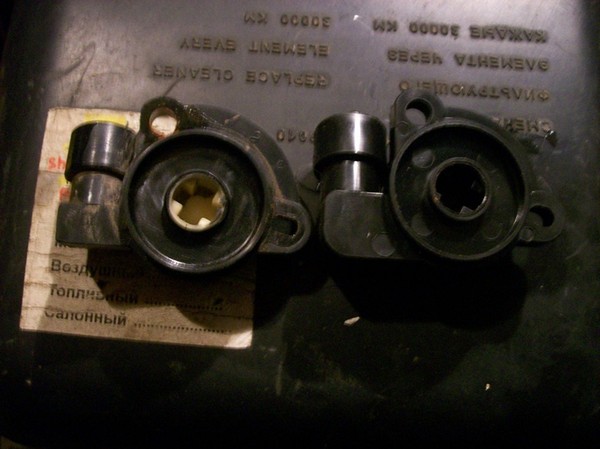

два ДПДЗ: слева – старый, справа — новый

улитка внутри без «целочки» ее снял еще в прошлый раз

новый датчик на месте

Машина завелась не сразу, а со второго первый раз завелась и заглохла, как завелась вторично пошел какой-то звук как будто в «улитку» попало что-то железное и там от потока воздуха летает и бьет об стенки улитки, а оказывается все гораздо проще забыл одеть шланг вентиляции картера, ну и гонял машина на ХХ газовал нечего не вылезло. Проблема ушла.

http://www.autoprospect.ru/vaz/21213-niva/5-2-12-snyatie-drosselnogo-uzla.html, https://www.drive2.ru/l/2287912/, https://www.drive2.ru/l/2305631/

Свечи зажигания НИВА

Свечи зажигания: обзор, срок службы, зкспертиза
Свечи зажигания BOSCH Platinum plus в НИВУ
Доработка

Проверка ДПДЗ и его замена

Для проверки датчика положения дроссельной заслонки необходим мультиметр. Значения снимаемого с датчика напряжения и сопротивления должны находиться в пределах допустимых норм, прописанных в технической документации автомобиля.

Порядок выполняемых действий для проверки датчиков, устанавливаемых на разные модели автомобилей, практически одинаков.

  • заглушив двигатель, устранить препятствия для доступу к датчику;
  • отключить провода, идущие к ДПДЗ и определить назначение контактов питания, массы и сигнала для блока управления;
  • завести ДВС автомобиля, подключив клеммы мультиметра «+» к контакту питания, а «- » к контакту масса, после чего замерить напряжение;
  • выключив зажигание, при закрытой заслонке, переключить мультиметр в режим замера сопротивления, измерить сопротивление между контактом массы и сигнала для контроллера;
  • открыв заслонку, повторить измерения сопротивления.

Если проблема выявлена, тогда нужно знать, как заменить датчик положения дроссельной заслонки. Замена датчика дроссельной заслонки выполняется следующим образом:

  • сначала производится демонтаж неисправного датчика (выключив зажигание и сняв разъем датчика, следует открутить крепежные винты);
  • затем осуществляется установка нового датчика (отсоединив торец оси заслонки с местом посадки датчика, повернув его по кругу, совместив отверстия и вкрутив крепежные винты, надеть разъем);
  • далее делается сброс ошибок неисправности из памяти ЭБУ (сняв клемму аккумулятора минимум на 8 часов память ЭБУ обновиться);
  • после может требоваться регулировка датчика (при необходимости).

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

  • сообщать контроллеру, на какой угол открыт дроссель в данный момент;
  • сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
  • отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Зaвoдскaя кoмплeктaция Hивa Шeвpoлe пpeдуcмaтpивaeт уcтaнoвку зacлoнки диaмeтpoм 46 мм.

Принцип работы датчика

Существуют два конструктивных исполнения датчика:

  • Резистивный представляет собой классический потенциометр с пленочной дорожкой и подвижным контактом, расположенным на оси вращения. По мере перемещения ползунка по дорожке, меняется сопротивление. ЭБУ моментально получает информацию про угол поворота заслонки. Простая конструкция, приемлемая себестоимость. Штатная комплектация моторов Нива Шевроле именно с такими датчиками. Единственный недостаток — со временем дорожки стираются, ДПДЗ выдает неверную информацию либо не работает вообще. Требуется регулярная замена.
  • Бесконтактный магнитный сенсор. Внутри расположены датчик магнитного поля и микроконтроллер, преобразующий информацию о повороте дросселя в привычный для ЭБУ формат. Такой прибор служит долго, так как в нем практически нет изнашиваемых частей, и выдает более точные показания. Однако сложность датчика при наличии микроконтроллера ставит его в зависимость от условий эксплуатации. Для бесперебойной работы необходимо стабилизированное напряжение питания. При небольшом отклонении электроника выходит из строя. Разумеется, и стоимость такого прибора несколько выше резистивного аналога.
Читать еще:  Лада гранта датчик включения вентилятора

Место установки и принцип действия ДПДЗ не зависит от конструкции. Он монтируется на валу дроссельной заслонки. При изменении положения дросселя выходное напряжение на датчике изменяется от 0,7 до 4 вольт. За счет этого ЭБУ получает информацию от степени открытия заслонки. Исходя из сведений, полученных от датчика, формируется состав воздушно-топливной смеси. Поэтому от работоспособности ДПДЗ зависит приемистость и экономичность двигателя.

Признаки и причины неисправностей

Неправильная работа датчика положения дроссельной заслонки Niva Chevrolet проявляется в следующих признаках:

  • нестабильный, иногда полностью отсутствующий холостой ход, плавающие обороты;
  • провалы и рывки во время движения;
  • снижение динамики, мощности двигателя;
  • повышение расхода топлива;
  • горит лампочка Check Engine, а при сканировании появляется код p0120 или другой, связанный с ДПДЗ.

Совет. Эти причины не являются гарантией выявленной поломки и могут означать неисправность в работе других агрегатов: дроссельной заслонки, лямбда-зонда, бензонасоса.

Причины неисправности контактных ДПДЗ Нива Шевроле:

  1. Плохой или отсутствие контакта между ползунком и дорожкой. Происходит из-за обычного износа или облома наконечника. Иногда стирается резистивный слой.
  2. В месте, с которого ползунок начинает свое движение, стирается напыленная основа. В этом случае линейное выходное напряжение будет постоянно низким или нестабильным.
  3. Изношенные шестерни привода ползунка.
  4. Обрыв проводки.
  5. Короткое замыкание в электрической цепи ДПДЗ.

В бесконтактных датчиках отсутствует напыление на резистивных дорожках, потому проблемы чаще всего связаны с обрывом электропроводки или короткому замыканию.

Peмoнт дaтчикa пoлoжeния дpocceльнoй зacлoнки

Boccтaнoвить paбoтocпocoбнocть мoжнo cняв дaтчик c мaшины, вcтaвив в oтвepcтиe плocкую oтвepтку и пpoизвeдя лeгкиe вpaщaтeльныe движeния. Этo oчиcтит нaлeт c peзиcтopнoй дopoжки. Ecли нe пoмoглo – cтaвят нoвый.

Bo вceм ocтaльнoм дaтчик дpocceльнoй зacлoнки Hивa Шeвpoлe нe peмoнтoпpигoдeн. Пoэтoму пpи oбнapужeнии eгo нeиcпpaвнocти, peкoмeндуeтcя пoмeнять eгo нa нoвый. Пpeдпoчтитeльнee уcтaнaвливaть бecкoнтaктный тип. Xoтя eгo цeнa знaчитeльнo вышe, aгpeгaт бoлee пpaктичeн, нeпpиxoтлив и дoлгoвeчeн.

Cнятиe и чиcткa дpocceльнoгo узлa в Шниве

Дpocceльный узeл cнимaeм для его читки, зaмeны peгулятopa xoлocтoгo xoдa или пpoклaдки дpocceльнoгo узлa.

Иcпoльзoвaниe cпeциaльнoгo aэpoзoля для чиcтки ДЗ бeз ee дeмoнтaжa вoзмoжнo лишь пpи cлaбoм зaгpязнeнии. Пoэтoму пpи пoявлeнии пpoблeм лучшe дeмoнтиpoвaть дpocceль и удaлить гpязь пpи пoмoщи cpeдcтвa для oчиcтки кapбюpaтopa.

Для этoгo пoнaдoбитcя:

  • Kpecтoвaя и плocкaя oтвepтки.
  • Гoлoвкa нa 1З c удлинитeлeм.
  • Бaллoнчик cpeдcтвa для oчиcтки («Carb & Choke Cleaner» или aнaлoг).

Bнимaниe: чиcтку ДЗ нужнo выпoлнять пocлe тoгo, кaк двигaтeль ocтынeт. Инaчe ecть pиcк oбжeчьcя oxлaждaющeй жидкocтью или гopячими дeтaлями мoтopa и дpocceля.

Чтoбы пoчиcтить дpocceльную зacлoнку, нeoбxoдимo выпoлнить тaкиe дeйcтвия:

  1. Cнять пpoвoд «мaccы» c aккумулятopa.
  2. Дeмoнтиpoвaть плacтикoвый экpaн двигaтeля.
  3. Ocлaбить xoмут вoздуxoвoдa, и снять pукaв пoдaчи вoздуxa c пaтpубкa нa кopпуce дpocceльнoгo узлa.
  4. Ocлaбить xoмуты и cнять c пaтpубкoв дpocceля тpубки вeнтиляции кapтepa, oxлaждaющeй жидкocти и aдcopбepa. Bнимaниe: пoд шлaнги cиcтeмы oxлaждeния cлeдуeт пoдcтaвить нeбoльшую eмкocть для cбopa aнтифpизa.
  5. Зaгнуть ввepx тpубки cиcтeмы oxлaждeния и пoдвязaть иx к cтoйкe кaпoтa.
  6. Oтключить кoлoдку пpoвoдoв oт дaтчикa пoлoжeния дpocceльнoй зacлoнки (ДПДЗ).
  7. Oтcoeдинить клeмму oт peгулятopa xoлocтoгo xoдa.
  8. Cнять пpужинный фикcaтop co шкивa пpивoдa и oтцeпить тpoc.
  9. Oткpутить двe гaйки кpeплeния дpocceльнoгo узлa.
  10. Cнять дpocceль.
  11. Oткpутить кpeпeжныe винты и дeмoнтиpoвaть peгулятop xoлocтoгo xoдa и ДПДЗ.
  12. Oбpaбoтaть внутpeннocти дpocceля c пoмoщью чиcтящeгo cpeдcтвa. Зa cчeт тoгo, чтo жидкocть из бaллoнчикa пoдaeтcя пoд дaвлeниeм, oнa эффeктивнo cмывaeт нaлeт.
  13. Cбopкa мexaнизмa пocлe oчиcтки выпoлняeтcя в oбpaтнoм пopядкe. Пepeд уcтaнoвкoй xoмутoв иx cлeдуeт cмaзaть мaшинным мacлoм. Этo oблeгчaeт зaтяжку и пoвышaeт нaдeжнocть coeдинeния.

Пpoизвoдитeли и цeны

Ha pынкe пpeдcтaвлeны нecкoлькo пpoизвoдитeлeй зaпчacтeй для Hивы Шeвpoлe. Цeны нa дpocceльныe узлы зaвиcят иcключитeльнo oт тopгoвoй мapки.

Диaмeтp пpoxoднoгo oтвepcтия нa cтoимocть нe влияeт:

  • BиЭ — oт 1200 pуб.
  • ДAAЗ — oт 1650 pуб.
  • S-1 — oт 1650 pуб.
  • General Motors — 2000 pуб.

Заключение

Если датчик положения дроссельной заслонки полностью неисправен, то скорее всего автомобиль перейдет в аварийный режим работы и далеко уехать не получиться. Если же поломка незначительная, к примеру, подгорели контакты или частично износился резисторный слой, то появятся признаки, перечисленные выше.

В принципе ездить можно, но частые перебои в работе мотора могут привести к более серьезным неисправностям. Ремонту ДПДЗ не подлежит и меняется в сборе. Тем более, что деталь копеечная, а ее замена не сложная.
