Датчик температуры охлаждающей жидкости ТМ106
 | Назначение: | для контроля температуры охлаждающей жидкости в системе охлаждения двигателя |
| Тип датчика: | аналоговый (термистор) | |
| Номинальное напряжение, В: | 12 | |
| Рабочий диапазон температур, °С: | -40…+130 | |
| Диапазон измерений, °С: | +30…+130 | |
| Электрическое соединение: | штекер 6,35 | |
| Механическое соединение: | 16×1,5 коническая | |
| Применение: | ВАЗ 2121/21213/21214 | |
| Температура, °С | Сопротивление, Ом | |
| +30 | 1350…1880 | |
| +40 | 880…1220 | |
| +50 | 585…820 | |
| +60 | 405…560 | |
| +70 | 280…390 | |
| +80 | 214…268 | |
| +90 | 155…196 | |
| +100 | 115…145 | |
| +110 | 87…109 | |
| +120 | 66…84 | |
| +130 | 51…65 | |
 | ||
Датчик температуры охлаждающей жидкости (ЭСУД)
 | Назначение: | для контроля температуры охлаждающей жидкости в системе охлаждения двигателя с электронной системой управления |
| Тип датчика: | аналоговый (термистор) | |
| Обозначение ВАЗ: | 2112-3851010 | |
| Номинальное напряжение, В: | 3,4±0,3 | |
| Диапазон измерений, °С: | -40…+130 | |
| Механическое соединение: | М3/8″ | |
| Применение: | ВАЗ 21214 | |
| Температура, °С | Сопротивление, Ом | |
| -40 | 100700 | |
| -30 | 52700 | |
| -20 | 28680 | |
| -15 | 21450 | |
| -10 | 16180 | |
| -4 | 12300 | |
| 9420 | ||
| +5 | 7280 | |
| +10 | 5670 | |
| +15 | 4450 | |
| +20 | 3520 | |
| +25 | 2796 | |
| +30 | 2238 | |
| +35 | 1802 | |
| +40 | 1459 | |
| +45 | 1188 | |
| +50 | 973 | |
| +60 | 667 | |
| +70 | 467 | |
| +80 | 332 | |
| +90 | 241 | |
| +100 | 177 | |
| +128 | 76,7…85,1 | |
 | ||
Датчик давления масла ММ393А
 | Назначение: | для контроля давления масла в системе смазки двигателя |
| Тип датчика: | аналоговый (реостат) | |
| Обозначение ВАЗ: | 2103-3810300-01 | |
| Номинальное напряжение, В: | 12 | |
| Диапазон измерений, кгс/см 2 : | 0…8 | |
| Сопротивление реостата, Ом: | 360 | |
| Электрическое соединение: | штекер 6,35 | |
| Механическое соединение: | М14×1,5 | |
| Применение: | ВАЗ 2121 | |
| Нестандартное применение: | ВАЗ 21213/21214 (дополнительный индикатор) | |
| Давление, кгс/см 2 | Сопротивление, Ом | |
| 290…320 | ||
| 4 | 103…133 | |
| 6 | 55…80 | |
| 8 | 0…15 |
Датчик аварийного давления масла ММ120Д
Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.
Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.
Признаки поломки
Обычно, водители замечают, что ДТ неисправен только в том случае, когда из-под капота валит пар. Гораздо реже, когда на приборной панели появляются подозрительные показания. Это может быть либо слишком большое значение температуры, либо же, напротив, слишком маленькое.
Признаки поломки ДТОЖ можно выявить и на ранних этапах — это может троить двигатель, либо машина резко повысит расход топлива или же автомобиль будет показывать плохую динамику. Также определить поломку поможет некорректная работа вентилятора, он может постоянно работать только на полную мощность, либо не выключаться вообще. Если из-под датчика наблюдаются следы от антифриза, то это также указывает на необходимость его замены.
Расположение датчиков температуры
Чтобы ремонтировать и менять деталь, нужно знать где находится датчик температуры охлаждающей жидкости в Нива Шевроле.
Где находится ДТОЖ двигателя
Определить расположение ДТОЖ зрительно невозможно: он скрыт другими деталями. Находится датчик в отверстие переднего патрубка водяной рубашки, входящей в блок цилиндров.
Возможные неисправности
Чтобы избежать неприятностей с перегревом двигателя, необходимо контролировать и обслуживать охладительную систему Нивы.
Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:
- Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
- Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
- Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
- Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.
Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу.
ВАЗ-2121, 21213-15, 2129-31 – это знаменитое семейство внедорожников, завоевавшее громадную популярность с первого дня появления серийного образца в 1977 году. ВАЗ-2121 «Нива» представляет собой базовую модель, в основу которой положен несущий трехдверный кузов-универсал и трансмиссия с постоянным полным приводом.
За время выпуска данного автомобиля было спроектировано и изготовлено множество различных модификаций, касающихся конструкции кузова, внешнего вида, применяемого двигателя и многих других элементов машины. Например, ВАЗ-21213 «Тайга» – это переработанный рестайлинговый вариант базового автомобиля, ВАЗ-21214 – модель с отечественным двигателем 1,7 литра, а на ВАЗ-21215 устанавливался французский мотор Пежо XUD 9SD. Отдельное место занимают экземпляры, переделанные под коммерческое использование. В частности, ВАЗ-2129 «Утилитер» – это удлиненная на 500 мм модель с двумя передними сиденьями и грузовым кузовом, а ВАЗ-2131 – удлиненный пятидверный универсал.
Из-за огромного числа модификаций сложно говорить о конкретной группе запасных частей, пользующихся наибольшим спросом. Однако надо заметить, что на протяжении уже многих лет устойчивый интерес проявляется к деталям классического базового варианта «Нивы».
Замена
Чтобы снять и установить датчик температуры охлаждающей жидкости, понадобятся следующие инструменты:
- гаечные ключи на 10 и 19;
- отвёртка;
- мультиметр.
Процесс снятия выглядит следующим образом:
- Снимите клеммы с аккумулятора.
- Чтобы расширить доступное пространство, снимите воздушный фильтр.
- При помощи отвёртки отожмите крепление колодки, сделанное из пластика. Отсоедините жгут проводов от ДТОЖ.
- Выверните датчик и извлеките его из системы.
Установка выполняется в обратном порядке.
Россия, Пенза 2015г
Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.
Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.
Монтажный блок Lada 4×4
Расположение предохранителей штатной проводки
Предохранители КСУД Лада НИВА
Проверка контрольных приборов и их датчиков

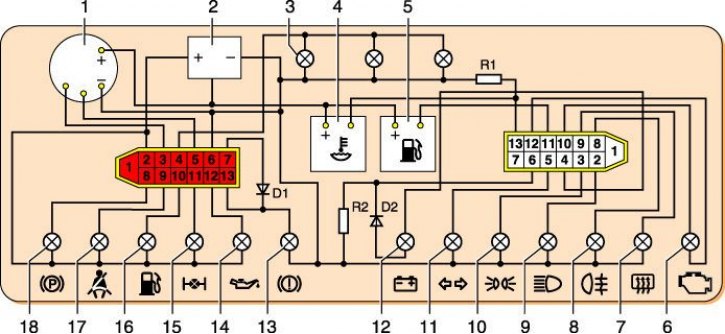

Схема соединений комбинации приборов выпуска с 1996 г. (вид изнутри): 1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы управления двигателем; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.
Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).
Данные для проверки датчика указателя температуры охлаждающей жидкости
| Температура, °С | Напряжение на датчике, В | Сопротивление датчика, Ом |
| 30 | 8 | 1350–1880 |
| 50 | 7,6 | 585–820 |
| 70 | 6,85 | 280–390 |
| 90 | 5,8 | 155–196 |
| 110 | 4,7 | 87–109 |
Данные для проверки указателя температуры охлаждающей жидкости
| Положение стрелки указателя (при напряжении в бортовой сети 13–14 В) | Сопротивление датчика температуры, Ом |
| В начале шкалы | 640–1320 |
| В начале красной зоны | 77–89 |
| В конце красной зоны | 40–50 |
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой». Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.
Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.
Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4–6 л бензина.
Данные для проверки датчика указателя уровня топлива
| Уровень топлива | Сопротивление датчика, Ом |
| Пустой бак | 250±12 |
| Наполовину заполненный | 66±6 |
| Полный бак | 20±3 |
Данные для проверки указателя уровня топлива
| Положение стрелки указателя (при напряжении в бортовой сети 13–14 В) | Сопротивление датчика, Ом |
| В начале шкалы | 238–262 |
| В середине шкалы | 59–71 |
| В конце шкалы | 17–23 |
Если стрелка указателя постоянно находится в начале шкалы (показывает пустой бак), при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». Если стрелка отклонится к концу шкалы, неисправен датчик или цепь, соединяющая его с «массой». Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее белую колодку и при включенном зажигании через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините ее штекер «11» с «массой». Если теперь стрелка отклонилась, неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.
Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку проводов от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть у отметки «0».
Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях, или (у спидометра) с неправильной укладкой, или повреждением тросика, или его привода (см. Диагностика неисправностей).
При выходе из строя контрольных приборов или их датчиков их заменяют.
Снятие датчика детонации
Датчик детонации (ДД) закреплен на передней верхней части блока цилиндров.
Пьезокерамический чувствительный элемент датчика генерирует сигнал напряжения переменного тока, амплитуда и частота которого соответствует параметрам вибраций двигателя.
При возникновении детонации амплитуда вибраций определенной частоты возрастает.
При этом для гашения детонации контроллер корректирует угол опережения зажигания.
1. Выключив зажигание, отсоединяем разъем датчика.
2. Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров
3. …и снимаем датчик. На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты
4. Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров
Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Нм.
