Каждый автомобилист знает, что датчик уровня топлива на инжекторном ВАЗ 2110 играет свою незаменимую роль на приборной панели. Как еще вы определите, сколько топлива в баке у вас осталось?!


Датчик уровня топлива

Если речь идет о движении по городу, особого внимания на это обращать не приходится, поскольку рядом всегда найдется какая-нибудь заправка. Выезжая за пределы города, где АЗС встречаются раз на несколько десятков, а то и сотен километров — очень рискованное занятие в том случае, когда измерительный элемент не работает.

Характерные неисправности

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

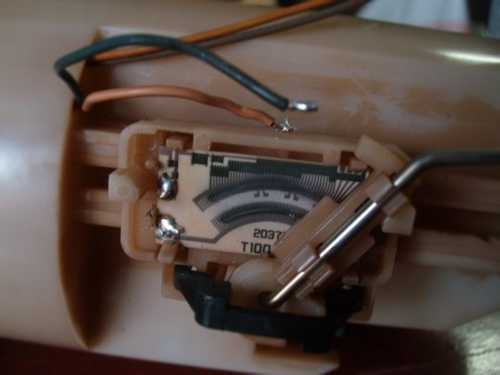

  1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
  2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
  3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
  4. Не исключено, что крепежи фиксации проводов ослабли . Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Принцип работы датчика уровня топлива на ВАЗ-2110

Итак, на ВАЗ 2110 устанавливается рычажный датчик уровня топлива. Он относится к типу поплавковых. Состоит датчик из следующих элементов:

  • потенциометра;
  • бегунка, выполненного в виде перемещающегося контакта;
  • рычажного элемента;
  • поплавка;
  • бензозаборника.

Эти приборы называют также потенциометрическими. Поплавок соединяется посредством рычага с резистором, внутри которого находится бегунок, или динамичный контакт. По мере опускания поплавка в бензобаке бегунок перемещается по резистивной дорожке в сторону другого, статического контакта, образуя между ними электрическое сопротивление. Благодаря преобразованию переменного тока, который передается на приборную панель, водитель узнает о количестве горючего в его бензобаке. Поэтому при окислении контактов, или иного нарушения электропроводимости элементов, показания датчика сбиваются и становятся неверными.

Заключение

Работы лучше проводить на открытом воздухе или в хорошо проветриваемом боксе. Удачной всем работы и всегда полных баков хорошего бензина!

Читать еще:  Как работает водонапорная башня

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Замена датчика уровня топлива на ваз 2110

Данная работа производится последующим способом.

Убираем топливный насос

Для многих машин, в т. ч. и ВАЗ 2110, смена измерителя уровня горючего не вызывает особых трудностей. Каждый водитель, не говоря уже об высококлассных шоферах, способен осуществить ее собственными руками. Для наглядности можно взглянуть на видеоматериал. Разбирать датчик разрешено лишь, сняв заранее бензонасос. Предпочтительно, чтобы при этом в бачке было не очень большое количество топлива, не более 50 % процентов.

  • Откинув покрытие пола багажника, при помощи отвёртки, уберите темную квадратную крышку.
  • Потом отцепите минусовую клемму аккумулятора и отметьте, которая труба бензопровода идёт на подачу, а которая — на откат горючего. Направленность струи горючего на патрубках продемонстрировано стрелками.
  • Ключом на 17 расслабьте штуцер, и отведите трубку подачи горючего, то же самое делаем и с 2-ой трубой.
  • Торцевой головкой на 7 откручивайте гайки, какие фиксируют прижимное колечко. Как правило, они затянуты сильно: ослабить захват возможно, осторожно ударяя молотком по рукоятке плоской отвёртки, установленной на ребро гайки.
  • Освободив прижимное колечко, приподнимайте узел, выводите поплавок измерителя из отверстия бензобака и снимайте насос. На данной стадии, смена датчика горючего на ВАЗ 2110 сделана отчасти.



Подготовка к снятию или замене датчика топлива на ВАЗ-2110 и Лада Калина

Замена ДУТ на ВАЗ-2110 и Ладе Калина возможна только после предварительного демонтажа топливного модуля. Желательно, чтобы во время проведения работ бак был заполонен бензином не больше, чем до половины.

Порядок подготовительных операций для ВАЗ-2110 и Лады Калина одинаков:

  1. Снимаем нижнюю часть заднего сиденья.
  2. Отгибаем защитный коврик и шумоизоляцию кузова над люком топливного модуля.
  3. Очищаем крышку люка и кузов вокруг него от пыли и мусора.
  4. Крестовой отверткой выкручиваем 4 винта, крепящих крышку люка к кузову.
  5. Снимаем крышку.
  6. Удаляем с топливного модуля скопившиеся грязь и пыль.
  7. Отжав фиксатор соединительной колодки, отсоединяем разъем с проводами от корпуса топливного модуля.
  8. Сбрасываем давление бензина в топливопроводе – включаем стартер на 10–15 с, чтобы он вращал коленчатый вал в течении этого времени (если запустится двигатель, то ждем, когда будет выработан бензин из топливопровода и мотор сам заглохнет), а затем выключаем зажигание.
  9. Отключаем «массу» автомобиля кнопкой или отсоединением клемму АКБ.

При последующих операциях по замене следует иметь в виду, что в топливопроводе после сброса давления остается немного бензина.

Что такое топливный датчик

  • Этот небольшой прибор представляет собой реостат с резистором, который набран из нихромовых элементов. Подвижная часть реостата, контактирующая с жидкостью, перемещается при помощи рычага с поплавком.
  • На другом конце рычага – дополнительный контакт, который, попадая в определённое положение, замыкает цепь, контролирующую начало выработки резервного топлива. Резервный остаток составляет от 4 до 6,5 литра.
  • Как ни прискорбно, но этот прибор(см. фото в начале) является одной из деталей, наиболее часто выходящих из строя. В некоторых случаях, замена топливного датчика может и не понадобиться, достаточно провести небольшую профилактику.

Неполадки

  • Допустим, вы заметили, что показатели уровня бензина резко меняются. Причиной этого явления может быть, стёршаяся под воздействием бегунка, контактная дорожка.
  • При незначительном износе, можно попробовать выйти из этого положения так: изогнуть крепление бегунка чуть выше проблемногоучастка.Если же износдорожки очень большой, придётся заменить датчик уровня топлива ВАЗ 2110.
  • Есть ещё одна проблема, возникающая не менее часто: прибор врёт — стрелка его индикатора с большой погрешностью указывает уровень остатка топлива. Возможно, датчик просто нужно отрегулировать.
Читать еще:  Датчики ваз 21102 инжектор 8 клапанов

На комбинации приборов индикатор топлива находится справа

  • В этом случае его демонтируют, и вручную переводят индикатор от левого крайнего положения «1» к правому положению «0», проверяя правильность показаний. Если до крайних положений стрелка не доходит, подогните регулировочный язычок — этим вы увеличите ход стрелки.
  • Ещё бывает такая ситуация: у вас полбака бензина, а прибор показывает, что там пусто. В этом случае нужно проверить все контакты датчика.
    В первую очередь те, которые находятся на панели приборов — возможно, нужно подтянуть гаечки, которыми фиксируются провода.
  • С проводами на панели всё в порядке – проверьте, нет ли заедания рычага в промежуточных положениях. Для определения общей работоспособности указателя топлива, нужно проверить соединения проводов массы и рукоятки ручника.

Вы проделали профилактику, а результата ноль — значит, необходима замена датчика уровня топлива ВАЗ 2110. Перед покупкой нового прибора, выясните его маркировку.
Для этого в руководстве по эксплуатации автомобиля есть соответствующая инструкция. Существует около десятка разновидностей датчиков, отличающихся уровнем сопротивления.
У каждого прибора этот показатель индивидуален.

Общие сведения о датчике

На ВАЗ 2110 датчик расхода топлива выводит информацию на приборную панель, где расположен соответствующий контроллер. Сам контроллер представляет собой шкалу со стрелкой, которая демонстрирует уровень оставшегося бензина в баке. Многие автовладельцы путают этот регулятор с контроллером давления топлива ВАЗ 2110, но это совсем не верно, ведь это разные устройства.

Где находится?

В отечественных «десятках» датчик топлива (ДУТ) расположен непосредственно в топливном баке, а чтобы сэкономить место, инженеры автомобильного концерна решили установить его в одной конструкции с бензонасосом. Соответственно, если не работает датчик уровня топлива, то для его диагностики и замен потребуется полностью снимать насос. Если вам нужно добраться до устройства, то придется демонтировать заднее сиденье и открыть люк, о чем мы расскажем ниже.

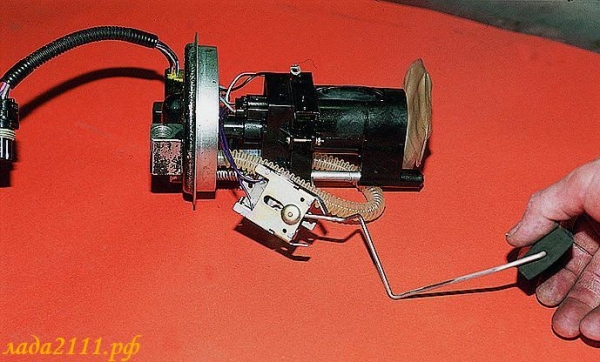

Бензонасос «десятки» в сборе с ДУТ

Устройство и принцип работы

По своей конструкции данный контроллер представляет собой реостат с нихромным сопротивлением. Регулируемый контакт устройства перемещается в результате воздействия рычага поплавка, оснащенного добавочным контактом. Следует отметить, что этот контакт, когда расположен в определенном положении, может замыкать контрольную цепь. В результате этого демонстрируется необходимость использования резервного объема бензина — в зависимости от конструктивных особенностей авто, резерв может составлять от 4 до 6.5 литров топлива. Как сказано выше, предупреждение водителей о нехватке горючего осуществляется на приборной панели посредством стрелок.

Сам по себе контроллер уровня топлива на ВАЗ 2110 представляет собой устройство, которое не может похвастаться большой надежностью. После того, как узел отработает определенный ресурс эксплуатации, его показания могут быть неверными. Обычно это обусловлено основным недостатком устройства — дорожка его контактной группы стачивается в результате силы трения бегунка. Так что если вас интересует вопрос — почему не работает датчик — то в первую очередь необходимо проверить дорожку (автор — канал alehtrikus).

Распространенные неисправности

В зависимости от конструкции, устройство можно будет отремонтировать, незначительно изогнув изгиб бегунка, то есть делать так, чтобы его рабочая поверхность находилась чуть выше. Если же износ слишком большой, то единственным выходом будет замена датчика топлива ВАЗ. Часто бывает такое, что неправильно показывает датчик уровня топлива ВАЗ 2110, решить проблему может регулировка устройства. Необходимо будет произвести демонтаж и изменить положение рычага от одной границы до другой. При этом нужно внимательно контролировать правильность монтажа индикационной стрелки на приборке.

Кроме того, ремонт устройства может быть произведен в том случае, если в автомобиле пустой бензобак, а стрелка при этом показывает наличие топлива в системе. Или если бак полный, а стрелка находится где-то на середине шкалы. В этом случае нужно будет произвести реставрацию правильных значений путем подгиба язычка. Таким образом, вы сможете увеличить полезный ход спицы.

Читать еще:  Провода на датчик холла ваз 2109

Есть еще один способ изменения параметров устройства, он заключается в позиционном корректировании стрелки на приборке. Чтобы осуществить этот метод, потребуется много времени, поскольку придется снимать контрольный щиток.

В том случае, если вы уверены, что бак вашего автомобиля заполнен как минимум наполовину, но при этом стрелка на приборке показывает ноль, нужно выполнить следующие действия:

  1. Сначала произвести диагностику технической кондиции группы контактов на тыловой части контрольного щитка. Если есть необходимость, нужно будет также подтянуть крепление штекера с проводом.
  2. Также нужно проверить плавность перемещения спицы с поплавком. Обратите внимание на то, что она не должна останавливаться на промежуточных позициях.
  3. Не лишним будет произвести диагностику регулятора на функциональность в целом.
  4. Как вариант, также можно взять под контроль качество контакта проводки, идущей от аккумулятора, а также участка цепи, который проходит под ручным тормозом (автор видео — канал Автоэлектрика ВЧ).

Замена датчика бензина на ВАЗ 2110

Обновление указателя уровня топлива — это элементарный процесс, не требующий профессиональных знаний и опыта. Чтобы заменить это устройство, достаточно ознакомиться с методом разборки и сборки топливного узла автомобиля. В первую очередь потребуется демонтировать топливный насос, поскольку без этого не удастся добраться до самого датчика. Перед тем как приступить к работе, убедитесь, что бак ВАЗ 2110 содержит минимальное количество бензина. Лучше всего, чтобы его было не более половины на весь объем бензобака. Для замены топливного датчика потребуются следующие инструменты:

  • отвертка;
  • молоток;
  • набор гаечных ключей.

Вернуться к оглавлению

Процесс демонтажа насоса

Снимите напольное покрытие в багажном отделении и открутите прямоугольную крышку черного цвета при помощи отвертки. Разъедините клемму аккумулятора с минусовым зарядом и разметьте трубки бензопровода в зависимости от того, какая из них идет на подачу, а какая — на возврат бензина. Направление топлива указывается на трубках при помощи стрелок. Гаечным ключом на 17 нужно раскрутить штуцер, а затем отвести патрубок, подающий горючее. После этого нужно отсоединить второй патрубок аналогичным способом.

Схема работы топливного насоса «десятки»

При помощи торцевого ключа на 7 раскрутите гайки, фиксирующие нажимной ободок. В большинстве случаев эти метизы хорошо закреплены, поэтому рекомендуется воспользоваться небольшим молотком. Необходимо разместить конец плоской отвертки на реберной части гайки и слегка ударить молотком по ее рукоятке. Как только ободок высвободится, нужно приподнять узел и вывести поплавок указателя из проема топливного бака, а затем снять насос. Теперь необходимо снять сам указатель.

Процесс демонтажа датчика

При помощи фигурной отвертки нужно раскрутить 2 винта, крепящие датчик к насосу. Так вы отсоедините электрический разъем топливного узла. Фиксирующие элементы необходимо разогнуть отверткой, а затем высвободить направляющие из корпуса бензонасоса. Датчик закреплен болтами и гайками, поэтому раскручивать их надо, придерживая обратную сторону шпильки.

Демонтировав корпус устройства, высвободите указатель легким движением. Теперь его можно отложить и приступить к замене на новый датчик. Перед обратной сборкой обратите внимание на все составляющие узла топливного обеспечения. При износе патрубков, втулок и уплотнителей рекомендуется произвести их полную замену, поскольку эти комплектующие стоят довольно дешево. Вне зависимости от обновления втулок, перед обратной сборкой их нужно обработать смазкой WD-40.

Несмотря на простоту процесса разборки и сборки узла топливного обеспечения, рекомендуется выполнять все работы крайне аккуратно. Помните, что бензин — взрывоопасное вещество, и малейшее упущение может привести к плачевным последствиям. Перед закрытием крышки запустите ненадолго мотор, чтобы проверить отсутствие утечки горючего.
