Замена моторчика печки Ниссан Кашкай

Небольшой, но вполне уютный кроссовер от Ниссан приобрел немалую популярность в России, и это оправдано. Компактный с виду, автомобиль обладает немалой вместительностью, позволяющей разместиться в салоне с комфортом. Дополнительным плюсом можно считать малый расход топлива – в этом кашкай можно сравнить с хэтчбеком.

Nissan Qashqai J10 первого поколения производился с 2006 г. В 2010 г был произведен рестайлинг, после которого значительно изменился салон, было добавлено несколько новых комплектаций двигателя и коробки.

Небольшой расход топлива – это выгодно и приятно, если не учитывать влияние такой экономии на отопление салона. В Nissan Qashqai 2008 г охлаждающая жидкость забирает тепло у двигателя и нагревает с его помощью воздух, который отправляется внутрь автомобиля. Но если двигатель работает с определенным топливным голоданием, то и рабочая температура у него невысокая, соответственно полноценно прогреть авто он не способен.

Владельцы Ниссан Кашкай первого поколения столкнулись именно с этой проблемой. Кроме того, что отзывы покупателей указывают на частые поломки моторчика печки, даже без каких-либо дефектов салон она прогревала слабо.

После рестайлинга ситуация изменилась в лучшую сторону. Пускай детали отопительной системы не стали качественней и долговечней, но салон кашкая стал более теплым и комфортным.

Второе поколение Nissan Qashqai J11 2014 г выпуска (рестайлинг в 2017) вышло с серьезными изменениями и таких проблем уже не знает. Отопительная система была переработана, теперь владельцам этого автомобиля не приходится мерзнуть. Прогревая новый автомобиль (не старше 2012 г выпуска) в течение 10-15 минут, в салоне можно создать вполне комфортные условия, даже если на улице конкретный минус.

Замена вентилятора печки Qashqai

Проблемы с вентилятором печки на Ниссан Кашкай, которые приводят к замене сопровождаются следующими признаками:

не изменяется скорость работы вентилятора;
отсутствует проток воздуха при включении;
работа вращающего элемента сопровождается посторонними звуками (скрежет, свист, скрип и так далее).

Снимаем панель тоннеля, откручиваем болты крепления нижней части торпедо

При этом причин, по которым в Ниссан Кашкай не работает вентилятор печки может быть множество. Среди них:

износ втулок;
перегоревший транзистор или его термостойкий предохранитель;
короткое замыкание в обмотке двигателя;
механический износ щеточно-контактного аппарата.

Инструменты

Для замены вентилятора отопительного комплекса салонного пространства Кашкай потребуется подготовить следующие инструменты:

крестовая отвертка и с плоским жалом;
пассатижи;
торцевые головки на 10 и 13, стандартная и с удлиненной трубкой;
трещотка с удлинителями.

Убираем панель, снимаем воздуховод

Также рекомендуется позаботиться о подготовке хорошего освещения, так как работы будут проводиться в нижней части центральной консоли. Для этого лучше всего подойдет переносная лампочка с защитным корпусом. При ее отсутствии можно использовать фонарик.

Пошаговое описание замены мотора отопителя

Когда не работает печка Ниссан Кашкай, приходится делать выбор между самостоятельным устранением проблемы и использованием услуг автосервисов. Замена вентилятора печки Кашкай не требует опыта, но сопровождается неудобствами, которые возникают из-за отсутствия свободы в движениях. Процесс замены моторчика отопительной системы рекомендуется начать с отодвигания водительского кресла в крайнее заднее положение, и поднятия рулевого колеса до верхнего уровня. Далее придерживаемся следующей последовательности действий:

Снимаем педальный узел, отсоединив три разъема и педаль тормоза от цилиндра

Демонтируется нижний пластиковый кожух под рулевой колонкой. Он закреплен двумя болтами под ключ на десять, которые расположены на рычагах открытия капота и бензобака;
Резким движением вниз кожух выводится с посадочного места. После этого необходимо отсоединить питающие кабели разъема OBD и датчика климат-контроля;
Производится демонтаж воздушного патрубка для обдува ног. Он зафиксирован клипсой и болтом под ключ на десять;
На данном этапе потребуется снять педальный узел, предварительно отсоединив три питающих клеммы. Для отсоединения тормозной педали от главного тормозного цилиндра, следует вынуть шплинт и палец. Для того чтобы вывести палец понадобиться зажать колпачок белого цвета пассатижами;
В верхней части педального узла отсоединяется планка, которая удерживается двумя шплинтами;
Остается выкрутить шесть фиксирующих болтов и изъять педальный узел. Это позволит получить доступ к вентилятору печки;
Для демонтажа старого элемента понадобится открутить один болт, отсоединить питающий разъем и изъять моторчик, прокручивая корпус против часовой стрелки;
В дальнейшем останется установить новый вентилятор отопительной системы и выполнить сборку в обратной последовательности.

Откручиваем педальный педальный узел

Ремонт моторчика

Не спешите выбрасывать старый мотор, возможно, его получится вернуть к жизни. Потребуется выполнить следующие действия:

Сверху на моторе располагается гайка на 8, её требуется открутить, что позволит демонтировать крыльчатку. Она может плотно сидеть на своём месте. Если приложить большое усилие, то деталь лопнет. Можно прогреть её строительным феном или обработать специальным составом.
На верхней втулке собирается много пыли и мусора, а на внутренней стороне крыльчатки откладывается грязь. Нижняя втулка моторчика будет выглядеть ничуть не лучше. Все эти детали нужно вычистить до блеска.
Обращаем внимание на щётки, которые часто оказываются стёртыми. По необходимости выполняем замену.
Демонтируем шайбы, аккуратно отгибаем лепестки и вынимаем втулку, которая также нуждается в чистке.
Проверяем работу подшипника, в процессе которой не должно быть постороннего шума и гула. В противном случае выполняем замену на аналогичный. Для замены подшипника необходимо ещё больше отогнуть лепестки и вынуть неисправную деталь.
Остаётся лишь собрать мотор и установить на прежнее место в машину. Все действия выполняются в обратном порядке. Проверяем работу печки, как работает вентилятор, меняется ли интенсивность обдува салона от изменения температуры, насколько тихо функционирует печка.

Читать еще: Как поменять трос ручника на ваз 2107

Конечно, всю эту работу можно доверить специалистам. С другой стороны, она не является такой сложной, чтобы отказывать себе в удовольствии поковыряться в своей любимой машинке.

Ремонт моторчика

Сверху на моторе располагается гайка на 8, её требуется открутить, что позволит демонтировать крыльчатку. Она может плотно сидеть на своём месте. Если приложить большое усилие, то деталь лопнет. Можно прогреть её строительным феном или обработать специальным составом.
На верхней втулке собирается много пыли и мусора, а на внутренней стороне крыльчатки откладывается грязь. Нижняя втулка моторчика будет выглядеть ничуть не лучше. Все эти детали нужно вычистить до блеска.
Обращаем внимание на щётки, которые часто оказываются стёртыми. По необходимости выполняем замену.
Демонтируем шайбы, аккуратно отгибаем лепестки и вынимаем втулку, которая также нуждается в чистке.
Проверяем работу подшипника, в процессе которой не должно быть постороннего шума и гула. В противном случае выполняем замену на аналогичный. Для замены подшипника необходимо ещё больше отогнуть лепестки и вынуть неисправную деталь.
Остаётся лишь собрать мотор и установить на прежнее место в машину. Все действия выполняются в обратном порядке. Проверяем работу печки, как работает вентилятор, меняется ли интенсивность обдува салона от изменения температуры, насколько тихо функционирует печка.

Ремонт печки

Ну а теперь рассмотрим процесс более подробно, для тех кто нашел свободное время (3-4 часа) и решился произвести замену самостоятельно.

Скидываем минус с АКБ.
Снимаем левую боковую панель центральной консоли (она на двух защёлках), снимаем нижнюю часть панели под рулём. Для этого отсоединяем трос на откр. капота, откручиваем саморез торксом Т20, и начинаем нежно выщёлкивать защёлки, лучше предварительно залезть под панель и определить их место положения.

Отсоединив панель отсоединяем разъёмы от левого блока кнопок (упр. зеркалами, люстра, ЕСП …), откручиваем торкс Т20 с датчика климата.

Далее ложимся на спину и лезем откручивать два болтика на 10. Не сняв эту железяку, снять педальный узел не получится. (место упора обведено).

Снимаем скобу и вытаскиваем штифт.

Отсоединяем разъёмы с концевиков педали тормоза и с датчика газульки, Откручиваем 4 гайки на 13 и достаём педальный узел. (место упора обведено)

Выщёлкиваем крышку, достаём салонный фильтр.

Тут уже у кого как получиться, либо на спине, либо на животе, в общем ложимся и ползём к нужному месту с фонариком.

Уже ближе

Вот он – мотор.

Снимаем с него разъём питания, далее на ощупь сжать защёлку и повернуть весь мотор против часовой стрелки.

Пыли в нем достаточно.

Теперь можно установить новый моторчик и собрать все в обратном порядке или отремонтировать старый. Рассмотрим его со всех сторон. Ниже указано место вентиляции/охлаждения щёточного узла мотора.

Откручиваем верхнюю гайку на 8 и полностью снимаем крыльчатку с мотора.

Видим место засорения. Верхняя втулка — полностью в пыли и мусоре. С внутренней стороны крыльчатки отложения грязи.

На нижней втулке мотора еще хуже.

Теперь задача все почистить до блеска. Проверяем состояние щеток, раз уж зашли так далеко.

На этом моторе щетки еще неизносились.

Теперь доберемся до подшипника и проверим его состояние, почистив втулку. Снимаем стопорную и остальные шайбы. Отгибаем лепестки, достаём втулку.

Проверяем гул шум подшипника если он свистит, гудит — меняем его на новый. Для этого мотора подойдут подшипники: SNR 608ZZ или SNR 608EE

Отгибаем лепестки ещё больше, и меняем подшипник и загибаем обратно. Прикручиваем крыльчатку. Возвращаем мотор в машину и собираем.

Шум устранен, скорость работы отличная, печка греет замечательно!

Как Снять Моторчик Печки На Ниссан Кашкай

Не работает печь Nissan овсяная каша

Для комфорта во время зимних путешествий в салоне Ниссан кашкай и в 2008 году и во всех последующих моделях предусмотрена духовка. Его производительность обеспечивается такой сборкой, как двигатель Печь и контроль. это датчик температуры, который вместе с некоторыми другими компонентами образует систему отопления кабины. Работает и отлично греет печь позволяет находиться в машине без претензий к местному климату.

Основные неисправности и их причины

На Ниссан кашкай Существуют три основные проблемы, которые приводят к неисправности духовки (она не нагревается, не дует):

Двигатель печи не дул. Проблема может быть рассмотрена в таком разделе, что транзистор или предохранитель сгорят и, как следствие, для исправления ситуации сломанный элемент должен быть заменен. Также причиной такой поломки станут протертые планки, щетки для очередного выгорания обмотки.
Когда печь работает, изменения скорости вращения (об / мин) не изменяются даже при вращении регулятора этого параметра. Конечно, это указывает на то, что транзистор сгорел и нуждается в замене для исправления ситуации.
Смена пластины двигателя потребуется, если во время работы в проходе слышны посторонние звуки. Это, по-видимому, указывает на износ кустов, которые трудно изменить самостоятельно.

Обычно мотор печки включен Nissan Qashqai 2009 и другие годы производства оснащены кожухом и рабочим колесом и поставляются.

Как снять мотор печки Nissan Qashqai (Ниссан кашкай)?

Короткая заметка для удаления. Мой Instagram:

Снятие двигателя печи Qashqai

Не только здесь ниссан/ 480157278679335029 / бортовой журнал /

Ремонт

Практически всегда, если система отопления и кондиционирования не работает должным образом, может потребоваться замена вентилятора отопителя на какой-то резистор (они есть в дополнительном блоке), иногда радиатор отопительного комплекса необходим для учета программ.

Читать еще: Как стоят жиклеры на карбюраторе ваз 2109

Часто возникают ситуации, когда печка нагревается, при этом вентилятор не работает, в этом случае обратите внимание на безопасность предохранителя, который вы всегда найдете в салоне (5-й номер).

Пожалуйста, удалите пустой элемент перед установкой нового не забудьте проверить хорошая цепочка. Обычно в результате вентилятор запускается снова.

Как убрать двигатель Обогреватель, отремонтируйте его для другой смены, посмотрите бесчисленное количество видеороликов в Интернете, каждое из которых снято человеком, который лично выполнял ремонтные работы.

Чтобы сменить двигатель, необходимо выполнить следующую последовательность:

Сразу следует взлетать Панель управления также поддерживает элементы управления столбцами.
Установите блок охлаждения и обогреватель.
Снимите жгут проводов с впускного клапана (его верхней камеры).
Отсоединить разъем от двигателя.
Ослабьте крепежные винты корпуса нагревателя и блока охлаждения.
Взлетать блок кондиционера двигателя.

Затем переместите вентилятор вправо и снимите монтажный штифт и колено. Затем при желании они меняют двигатель или другие компоненты системы отопления, что позволяет вести учет (программное обеспечение).

Ремонт печки Nissan Qashqai

Содержание статьи:

1. Модернизация печки Nissan Qashqai

Для модернизации печки было куплено 2 метра трубы резиновой, деталь от системы охлаждения вазовского семейства и 2 хомута д 50, 2 д. 30, а также 1 ЛИТР АНТИФРИЗА. Далее сжимаем подручными инструментом патрубок и разрезаем, затем вставляем наш уже обпиленный тройник, надеваем патрубки, глушим родной патрубок болтом и хомутом, затягиваем все места стыков патрубка и тройника томатами, доливаем до уровня антифриз и радуемся жизни и теплу. Теперь жду морозов что бы проверить модернизацию в погодных условиях ниже 0. Есть и другой вариант – покупайте тройник от УАЗа он не подходит по диаметру, его распилить по шву и переварить, то будет отлично (он на фото)

Далее проварили шов и заменили старый на модернизированный (его диаметр получился 38 мм- влез с трудом)

пережать патрубки можно при помощи 2х пластин и больших болтов с гайками

2. Работа электропомпы печки Bosch Nissan Qashqai в автоматическом режиме

От предыдущего хозяина мне досталась электропомпа Bosch (Каталожный номер 0 392 020 034 или 0 392 020 024), установленная в подкапотке для нагнетания ОЖ к или от печки (без разницы, главное создать принудительный поток ОЖ).

Правда, питание было собрано как-то некрасиво…

Питание для помпы, собранное прежним хозяином. Управляющий плюс, как я понял, брался с датчика массового расхода воздуха… Мне кажется это неправильным: датчик должен работать точно, и одному ему известно, какие погрешности в работе дает эта помпа датчику.

Нашел я тему с мыслью о системе автоматического включения помпы при установке печки в режим HI. Всё сводится к тому, что в этом режиме, шестерня заглушки печки (в районе воздушного фильтра салона), опускаясь, зажимает контакты микровыключателя, замыкая цепь. При этом “плюс” от прикуривателя подается на помпу.

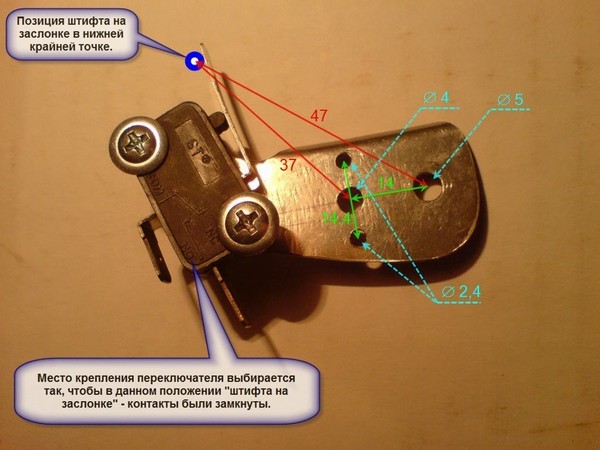

Сначала нужно было изготовить крепеж для микрика.

Нужно было сделать нечто подобное

Распечатал в масштабе 1:1 макет крепления, вырезал, примерил на месте. Кстати, если кто-нибудь захочет повторить эту процедуру, можете скачать doc-файл, ничего не изменяя в нем, распечатать и вырезать. Там размер подогнан.

Далее, обвел вырезанный шаблон на металлической части корпуса старого CD-рома и вырезал ножницами по металлу.

Заготовка, еще без отверстий, и остатки крышки CD-рома

В собранном виде

Ну а дальше всё просто. Для начала разобрал всю старую проводку, которая, как оказалось, была обесточена, и я прошлую зиму ездил с нерабочей помпой. Далее добрался до “плюса” от прикуривателя:

Врезался в питание прикуривателя…

…и протянул его до микрика

Протянул провод (красный) через резиновую мембрану между салоном и моторным отсеком. Для того, чтобы протянуть провод, использовал твердую стальную проволоку. Как итог, дырявить мембрану не пришлось: провод проходит через родное технологическое отверстие, как и все остальные провода. Заодно прокинул второй (белый) провод, на будущее, для установки кнопки принудительного омывания фар (не через пятикратное нажатие омывания лобового стекла).

Проводка от прикуривателя

Всё скоммутировал и проверил: работает, можно изолировать и прятать

Перед тестовым включением

Как итог, всё собрано и работает. Греет с помпой заметно горячее и раньше. В общем я доволен.

3. Снятие и ремонт моторчика печки Nissan Qashqai

Совсем неожиданно при включении зажигания услышал скрежет из-под торпеды. При выключении обдува звук пропадал. Вывод — виноват электродвигатель печки. Самый дешевый моторчик стоит в районе 7000 руб. Было принято решение смазать втулки старого моторчика и начать откладывать на новый, т.к. не знаешь, сколько прослужит еще старый.

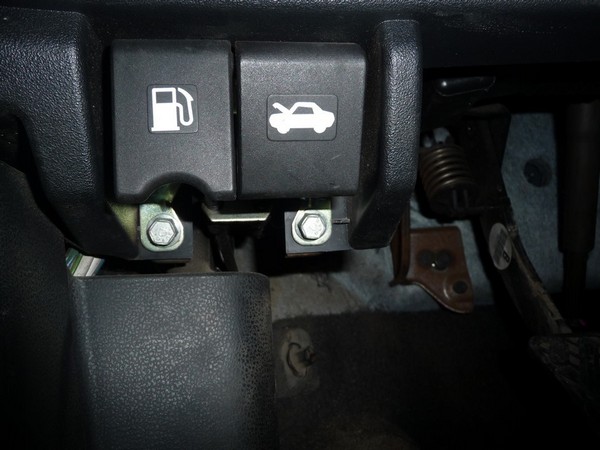

откручиваем 2 болта пластины крепления тросов крышки бака и капота

снимаем боковую пластиковую часть (она на клипсах)

тоже самое снимаем сверху

боковая и верхняя часть сняты

нам необходимо открутить 4 гайки крепления на 13 и 2 болта на 10, которые находятся вверху. Внимание: для данной операции нам очень поможет длинная головка на13 !

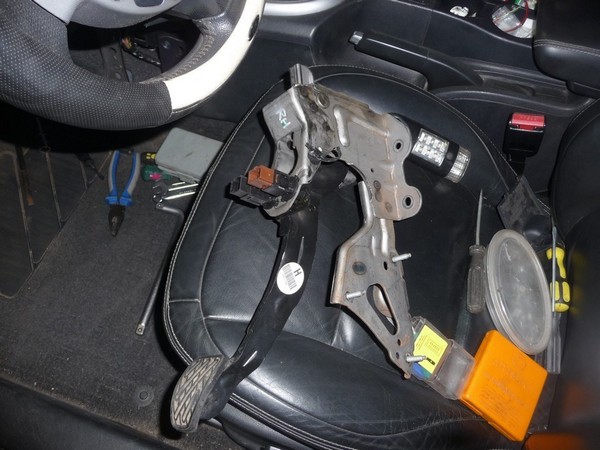

После того как откручены все гайки крепления педального узла. Отсоединяем 2 разъема с педали тормоза. Разъем от педали газа не отсоединяем ни в коем случае! Пусть педаль газа на проводе висит)

Очень неудобно добираться до него. Но тем не менее крышка моторчика выглядит именно так. Откручиваем болтик крепления (хорошо, что он один там). Отключаем разъем от мотора. Поворачиваем крышку против часовой стрелки и тянем на себя.

Вот так выглядит моторчик печки в снятом виде

задняя часть с крыльчаткой

Читать еще: В какие аккумуляторы заливают дистиллированную воду

ключом на 8 снимаем гайку крепления и вытаскиваем крыльчатку

как видно — пыли и грязи поднакопилось порядочно в ней

втулка находится за кольцами в самом низу вала. Снимаем все по порядку: стопорное кольцо — шайба — мягкая прокладка — 3 остальные прокладки

вот так выглядят все кольца и шайбы в последовательном порядке

вот так выглядит втулка электродвигателя печки. На моей выработка небольшая была

Очень много вопросов было — чем смазать? В итоге смазал втулку Циатимом 201, а мягкое кольцо на валу обычным машинным маслом (не помешает). Такую же операцию проделываем с другой втулкой, которая находится на другом конце вала

все собираем в обратной последовательности

напоследок решил проверить состояние щеток коллектора. Износ моих еще не большой

Все собрал и поставил обратно — противный звук пропал. Проехал пока 1000 км. Все тихо. Если снова появится звук — то тогда возьму новый уже.

4. Замена моторчика печки в Nissan Qashqai

Сегодня моя запись будет посвящена вентилятору печки.
Примерно полтора года назад я столкнулся с проблемой неработающей печки.

Сначала вентилятор начал посвистывать, потом шуметь и шкрябать при проезде кочек, а в один прекрасный момент он перестал подавать признаки жизни.

После извлечения мотора была видна сильная выработка на втулках и сгоревший термопредохранитель блока управления.

Т.к. денег на новый мотор не было втулки заменил шариковыми подшипниками. Вентилятор после этого работал, но минусом такой доработки стал посторонний шум катящихся и шумящих шариков.

Совсем недавно на алиэкспрессе был куплен новый моторчик от X-trail T30. Номер 27225-8H31C. По приезду ко мне, он и был установлен. Работа заняла

2,5 часа.
Для снятия мотора (он находится со стороны водителя за салонным фильтром) надо снять:
1. Пластиковые панели
2. Блоки управления заслонками печки
3. Педальный узел.

А потом с матами и в скрюченной позе вытащить вентилятор печки. Далее снимается крыльчатка, мотор достается из корпуса и устанавливается в обратном порядке новый моторчик. Перед установкой ось я смазал графитовой смазкой, что бы по дольше туда не лезть.

Ну и самое главное, почему я так долго возился. После сборки я выяснил, что этот мотор вращается в другую сторону.

ПРИ УСТАНОВКЕ ЭТОГО ВЕНТИЛЯТОРА, НАДО ПОМЕНЯТЬ ПРОВОДА В КОЛОДКЕ МЕСТАМИ!

Теперь в машинке тишина и хороший обдув.

https://www.drive2.ru/l/4932009/, https://www.drive2.ru/l/3988060/, https://www.drive2.ru/l/8870705/, https://www.drive2.ru/l/8271002/

Шумоизоляция дверей и багажника Nissan Qashqai

Содержание статьи:
1. Шумоизоляция передних дверей Nissan Qashqai
2. Шумоизоляция задних дверей и 5 двери Nissan Qashqai…

Ремонт моторчика

Сверху на моторе располагается гайка на 8, её требуется открутить, что позволит демонтировать крыльчатку. Она может плотно сидеть на своём месте. Если приложить большое усилие, то деталь лопнет. Можно прогреть её строительным феном или обработать специальным составом.
На верхней втулке собирается много пыли и мусора, а на внутренней стороне крыльчатки откладывается грязь. Нижняя втулка моторчика будет выглядеть ничуть не лучше. Все эти детали нужно вычистить до блеска.
Обращаем внимание на щётки, которые часто оказываются стёртыми. По необходимости выполняем замену.
Демонтируем шайбы, аккуратно отгибаем лепестки и вынимаем втулку, которая также нуждается в чистке.
Проверяем работу подшипника, в процессе которой не должно быть постороннего шума и гула. В противном случае выполняем замену на аналогичный. Для замены подшипника необходимо ещё больше отогнуть лепестки и вынуть неисправную деталь.
Остаётся лишь собрать мотор и установить на прежнее место в машину. Все действия выполняются в обратном порядке. Проверяем работу печки, как работает вентилятор, меняется ли интенсивность обдува салона от изменения температуры, насколько тихо функционирует печка.
