Как выполнить самому сделать тюнинг фар ВАЗ-2107

Как выполнить самому сделать тюнинг фар ВАЗ-2107

Отечественные автомобили, которые были выпущены несколько десятков лет назад, вряд ли смогут впечатлить своим экстерьером. Безусловно, иномарки в этом плане находятся в более выигрышном состоянии.

Однако в последнее время стала заметна тенденция, когда некоторые автолюбители преднамеренно приобретают отечественные авто прошлых лет. Объяснить такие действия достаточно просто.

Проще приобрести машину по невысокой стоимости, «прощая» ей неказистый внешний вид. Зато впоследствии можно приложить свои неординарные умения и максимальные старания и получить не просто роскошную, а уж точно оригинальную и неповторимую «лошадку», аналога которой на автодорожных просторах точно нет.

Украсить свою любимую семёрочку можно разными способами. Один из самых доступных — это тюнинг фар

Помочь в видоизменении машины может тюнинг, который могут осуществить высококвалифицированные специалисты, а также автолюбители самостоятельно при наличии желания и ознакомления с некоторыми практическими рекомендациями.

  1. Совершенствование головной оптики «семёрки»
  2. Использования светодиодов
  3. Тонирование фар

Тюнинг головной оптики «семёрки»

С помощью довольно простой операции вы можете своими руками существенно улучшить качество освещения в ночное время, немного изменив головные фонари «семёрки».

Светодиодные фары на «Семерку»

Процесс тюнинга передних фар автомобилей ВАЗ 2107 выглядит довольно просто:

  1. Снимаем фару и открываем её при помощи ножа, разогрев хорошенько герметик на стыках.
  2. Берём рассеиватель от допфары заднего хода автомобиля «Ока» и устанавливаем его в нашу фару.
  3. Ставим стекло фары на место, используя герметик и следя за тем, чтобы не было никаких каналов для воздуха.

После этой нехитрой операции головные фонари вашей машины будут давать более качественный свет, что существенно улучшит обзор дороги в ночное время.

Тонировка передних фар и задних фонарей

Еще один вид тюнинга фар своими руками – это тонировка. К ней некоторые прибегают при модернизации как передних фар, так и задних фонарей. Нужно очень тщательно подходить к выбору тонировки для фар.

Важно: перед тонировкой фар, следует помнить, что за тонированные фары могут выписать административный штраф. Также нужно понимать, что тонированные фары снижают яркость света, что делает ночное движение более опасным.

Чтобы тонировка отразилась минимально на качестве света автомобиля, стекло стоит лишь частично тонировать. Такое решение эффектно и вполне безопасно. Частичная тонировка также может помочь вам избежать штрафа – затемняется не вся фара, а некоторый сектор.

Для тонировки фар должна использоваться только высококачественную пленку. Порядок работы следующий:

  1. снять фару;
  2. вынуть стекло;
  3. тщательно вымыть и обезжирить поверхность стекла;
  4. наклеить пленку.

При тонировке задних фонарей установите в них более мощные и яркие лампы, чтобы габаритные огни и стоп-сигналы были хорошо видны другим водителям. Для тонировки задних фонарей, также лучше произвести их снятие с автомобиля.

После того, как вы собрали схему, подключайте ее к питанию фары или фонаря.

Какими преимуществами будут обладать фары и фонари со светодиодными лампами? В первую очередь, снижается нагрузка на сеть всего автомобиля. Это достигается за счет сниженной мощности. Во-вторых, в результате такого тюнинга фар ВАЗ 2107, вы получите ровный и рассеянный свет, тем самым, повысив эффективность головного освещения. При этом, в процессе движения, вы не будете слепить водителей транспортных средств на дороге.

Наконец, такие фары будут более долговечными и позволяют создать неповторимый облик вашего авто. Как мы уже отмечали выше, при наличие неограниченного бюджета, вам вовсе необязательно заниматься тюнингом фар ВАЗ 2107 самостоятельно. Вразличных Интернет-магазинах вы всегда сможете найти массу интересных вариантов, на которые можно заменить вашу штатную оптику. Помимо фар и фонарей, светодиоды можно поставить и в указатели поворотов, а также противотуманные фары. В таком случае, вы проводите все те же работы по демонтажу, подготовке блока светодиодов, подключению и установке. Почему именно светодиоды? Дело в том, что они сегодня применяются повсеместно, причем не только в автомобилестроении, но и в быту. Их отличительной особенностью является высокая степень надежности и большой срок службы. С их помощью, вы без проблем проведете тюнинг фар ВАЗ 2107 своими руками. Причем вы не понесете значительных материальных затрат.

Если же вариант со светодиодами вам не подходит, можно установить ксеноновые фары. Какие преимущества вы получите в таком случае? Во-первых, более мощный свет (в отличие от светодиодов и галогеновых ламп). Ксенон повсеместно применялся в фарах еще несколько лет назад. Но его минусом было то, что это создавало определенные проблемы для водителей, едущих вам на встречу. С появлением светодиодных технологий, от ксенона стали отказываться.

Помимо тюнинга экстерьера, с помощью светодиодов можно также поменять освещение и подсветку приборов в салоне. Все это выполняется своими руками без каких-либо трудностей. Но если вы не готовы брать в руки ключ и отвертку, можно обратиться в специализированные ателье. Специалисты разработают для вас индивидуальный проект тюнинга фар ВАЗ 2107.

Тема: Отзыв на фары 2107 2104 2105 ходовые огни тюнинг

Подписаться на тему?
Опции темы
  • Версия для печати
  • Отправить по электронной почте
  • Подписаться на тему?
  • Подписаться на автора темы
  • Добавить в список игнорирования
  • Поиск по теме

    Отзыв на фары 2107 2104 2105 ходовые огни тюнинг.

    Плюсы:
    -доступная цена,
    -высокое качество,
    -приятный и современный внешний вид,
    -две линзы в каждой фаре,
    -ближний и дальний свет отдельно,
    -дневные ходовые огни,
    -установка без переделок,
    -быстрая установка за считанные минуты.

    Минусы:
    Пластиковое стекло которое легко поцарапать.

    Данные фары на автомобиль ваз 2105 становятся без переделок и очень изменяют внешний вид автомобиля, благодаря линзам свет в головном устройстве становится более ярким и дорогу в темное время суток видно значительно лучше чем на заводских фарах.

    Цена у фар достаточно доступная и за примерно 60 долларов можно очень сильно поменять и улучшить внешний вид автомобиля.

    Каждая линза оснащается своей лампой H1, что позволяет экономить на самих лампах так как заводская лампа Н4 стоит дороже и в ней совмещены ближний и дальний свет, при выходе из строя одной спирали лампы ее нужно заменять целиком, тут же лампы можно менять отдельно.

    Самый большой плюс в данных фарах является установка ксеноновых ламп и ничего не нужно переделывать, все уже рассчитано и линза дает возможность еще больше улучшить свет автомобиля.

    Самый большой и пока что единственный минус это стекло из пластика которое хоть и очень прочное и не разобьется от камней отлетевших с дороги, но его можно поцарапать очень легко в процессе эксплуатации и фары станут мутными и потерявшие свою привлекательность.

    После того как фары поцарапаются я думаю будет правильнее поменять пластиковое стекло на шлифованное оригинальное которое будет давать еще более яркий свет и не препятствовать полноценно проникать через стекло максимальное количество света от ламп.

    Если вы привыкли настраивать уровень границы света с помощью гидро-корректора с салона, на этих фарах об этом нужно будет забыть так как они имеют только регулировку на самой фаре с помощью специальных болтов и изменить уровень светового пятна с салона увы больше не получится.

    Эти фары предназначены для тех, кто хочет изменить и улучшить внешний вид и качество света своего автомобиля за доступные деньги и без переделок родных фар, просто купил и установил с помощью нескольких болтов и вставив разъемы в нужные места.

    Отличные фары которые можно смело рекомендовать всем тазоводам семейства ваз 2104, 2105, 2107.

    Миниатюры

    Эволюция головного света на ВАЗ (20 фото)

    За без малого 50-летнюю историю автомобилей с ладьей на капоте их оптика прошла длинный путь эволюции от классической круглой фары с обычной лампой накаливания до изделий современной конструкции с раздельным блоками БС/ДС, дневными ходовыми огнями и электрокорректором.

    Читать еще:  Как настроить ближний свет фар на гранте

    Поскольку ВАЗ-2101 являлся модернизацией итальянского автомобиля Fiat 124, то его привычные по виду круглые фары отличались от советских аналогов именно светораспределением. В то время как на исконно советских автомобилях применялась так называемая «американская» схема светораспределения с симметричным световым пучком, на «фиате» (и, разумеется, «копейке») фары светили асимметрично — с характерными «галками», освещая больше правую сторону дороги, в то время как слева световой пучок был подрезан и по высоте, и по ширине для того, чтобы не слепить встречных водителей.

    Европейская схема светораспределения (справа) имеет ярко выраженную асимметричность.

    Именно так светили итальянские фары Carello, которыми комплектовались первые экземпляры «Жигулей».

    Фара раннего ВАЗ-2101 1970 г.в.

    В дальнейшем производство аналогичной фары с индексом ФГ-140 было налажено и в СССР, после чего именно такая круглая фара стала наиболее распространённой на советских автомобилях (не только марки ВАЗ, а также не только на легковых).

    Интересно, что габаритные огни на ВАЗ-2101 располагались не в фаре головного света, а в «подфарнике», выполнявшем еще и функцию указателя поворотов. Однако при модернизации на модели ВАЗ-21011 «габарит» разместили внутри фары, а подфарник стал выполнять функцию ислючительно «поворотника».
    На части автомобилей первой модели (преимущественно — экспортных) устанавливались фары фирмы AutoPAL (Чехословакия). Без особых изменений круглая фара ФГ-140 на Жигулях продержалась на конвейере вплоть до 1988 г., когда ВАЗ-21013 сняли с производства.

    ВАЗ-21013 с фарами типа ФГ-140 (производства AutoPAL). Обратите внимание на щеточный очиститель — он являлся так называемым дилерским допоборудованием.

    Однако в дальнейшем фара-долгожительница продолжила свою конвейерную жизнь, поскольку такой оптикой оснащалась и «Нива».

    Фара ФГ-140 (и её чешский аналог) стояла на копейках и Ниве. Обратите внимание на нестандартное расположение щеточных очистителей на предсерийном прототипе ВАЗ-2121 1976 г.

    2103/2106

    Четырёхфарная система головного света, которая появилась на ВАЗ-2103 (и затем по наследству перешла на ВАЗ-2106) давалась заводу нелегко, поскольку она требовала высокой точности соблюдения геометрических параметров отражателя и рассеивателя.

    К этому завод-монополист «Красный октябрь» из г. Киржач Владимирской области оказался не очень готов, поэтому пришлось осваивать новую оптику «всем миром». Так, оптический элемент в сборе приобретали у фирмы FER («Fahrzeug Elektrik Rulla») в ГДР, а в Киржаче делали только так называемый «горшок», то есть сам корпус. Затем такие фары начала выпускать уже упоминавшаяся чешская фирма «AutoPAL» из города Н. Йичин.

    Вверху — оптика немецкой фирмы FER. Внизу — чешская фара PAL.

    Полностью отечественные фары типа 2103 начали поставляться на ВАЗ лишь в 1976 году — видимо, это не просто так совпало с начало производства модели 2106, которая использовала именно эту оптику.

    2105/2107

    На ВАЗ-2105 заводу удалось впервые применить сразу несколько прогрессивных для того времени решений. Во-первых, отечественный галогенный свет в головном освещении. Во-вторых, тип — блок-фара вместо раздельного расположения головного света и подфарников. В-третьих, оптика получила гидравлический корректор, который позволял регулировать наклон светового пучка в зависимости от загрузки автомобиля. Кроме того, в качестве вариантного исполнения фара могла оснащаться щеточным очистителем.

    Дворники на фарах пятерки стояли даже не предсерийном прототипе!

    Уже традиционно для автомобилей ВАЗ блок-фары для «пятой» и «седьмой» моделей начали выпускать на чешском «Аутопале».

    Фары ВАЗ-2105/2107 разного периода и производителей. Слева — ранняя.

    Для того же, чтобы освоить производство в Киржаче, потребовалось приобрести у французской фирмы Cibie лицензии как на фару, так и на корректор. Кроме лицензии, у этой компании было приобретено также технологическое и измерительное оборудование. Его наличие вместе с полученным в процессе разработки «пятой» фары опытом позволило без дополнительных затрат освоить блок-фару следующей модели — ВАЗ-2108.

    Самара/Самара-2

    «Восьмерочная» фара отличалась интересным решением — указателем поворота в отдельном корпусе. Как и на «пятёрке», опционально фары могли оснащаться щёточным очистителем, но на машинах для внутреннего рынка они практически не встречались.

    Во время обновления Самары потребовалась новая фара, которая бы вписывалась в изменённый передок по дизайну. Из-за малой высоты фар конструкторам пришлось применить пластмассовый гомофокальный рефлектор с лампой H4, причем представители завода «Автосвет» (бывший «Красный октябрь») хотели использовать для рефлектора термопласт, но проблему термоустойчивости и соответствия световых характеристик «гостовским» нормативам удалось решить только с использованием терморектопласта типа DMC, как изначально предлагали конструкторы ВАЗа.

    Однако именно из-за «дешевого» решения с пластмассовым рефлектором небольшого размера при традиционном рассеивателе в виде стекла фара Самары-2 по сравнению с оптикой остальных моделей обладает низкими светотехническими характеристиками — проще говоря, светит хуже некуда. Увы, при таких небольших габаритах рефлектора нужно было переходить на новый тип оптики — линзу.

    Специалисты завода во время доводки оптики Самары-2.

    Фары для Самары-2 выпускали два завода — в Киржаче и в г. Рязань (так называемые «бошевские»). Они незначительно отличались конструктивно, а узнать изделия из Рязани можно по блестящему корпусу фары возле рассеивателя.

    Слева — фара завода Automotive Lighting (Рязань), справа — Автосвет (Киржач).

    Фара для Оки была разработана одним из советских НИИ и являлась унифицированной для целого ряда грузовиков и автобусов. Поэтому перед дизайнерами стояла не самая простая задача — вписать «универсальное» изделие прямоугольной формы в общую композицию передней части малолитражки.

    Такая же фара, как у Оки, встречалась на ранних Тавриях.

    Конструктивные решения вроде небольшой высоты и пластмассового блока отражателей БС/ДС были впервые реализованы ВАЗом на фарах модели 2110.
    Причем еще в процессе ранней разработки конструкции совместно с чешским «Аутопалом» было принято решение о переходе на систему с проекторной оптикой (так называемая линза), что на тот момент было весьма прогрессивным решением.

    Опытные образцы фар ВАЗ-2110, а также их оптика для сравнения.

    Окончательно фару для «десятки» разработали в Германии на заводе FER (Fahrzeug Elektrik Rulla) в г. Броттероде с последующей передачей производства в г. Рязань.

    Существует два варианта фары для ВАЗ-2110 — с рефлектором традиционной конструкции и линзой.

    Фары ВАЗ-2110. Слева — линза (Киржач), справа — рефлектор (Рязань).

    Немногие знают, что узкая фара, перекочевавшая потом на десятку, в дизайне появилась впервые именно на модели 2123 еще в 1986 году!

    Десяточный дизайн фары на скетче будущей Нивы ВАЗ-2123.

    Однако в дальнейшем будущая «шнива» получила оптику другой формы. Причем перед конструкторами стояла очень непростая задача — штатной для модели 2123 должна была стать узкая «десяточная фара», а сверху, как и на старой Ниве, должен располагаться указатель поворота. Совместить фару 2110 со своими точками крепления и указатель поворота в виде самостоятельной детали удалось лишь на опытных образцах, а в серии погрешности при сварке кузова не позволяли собрать передок с равномерными зазорами. Именно поэтому пришлось перейти на блок-фару в общем корпусе, что положительно сказалось и на общем облике автомобиля. Разработка светотехники с самого начала проводилась в 3DCAD–системе Catia.

    Самобытный стиль оптики (вверху) в серии не прижился по технологическим причинам.

    Впервые на автомобилях ВАЗ лампа Н7 в ближнем свете и электрический корректор были применены именно в фаре модели 2123.

    Калина

    Для Калины в качестве поставщика фар была выбрана компания Bosch. Стекло фары перестало выполнять функцию рассеивателя, что позволило избавиться от характерных «насечек».
    Благодаря грамотной конструкции и серьезному подходу к доводке фара Калины с лампами Н7/Н1 по светотехническим характеристикам оказалась заметно лучше предшественниц.

    Кроме завода в Рязани, производство фары для Калины при непосредственном участии чешской фирмы NAT( Nellaautotehnika) освоил и завод «Автосвет» (Киржач). Кроме того, рассеиватели на фарах из Киржача стали выпускать из пластика, что позволило снизить вес каждой фары примерно на 1 кг. Однако по сравнению со стеклом такой материал менее долговечен из-за абразивного воздействия при эксплуатации.

    Еще одно полезное нововведение — электрический корректор наклона светового пучка вместо традиционного гидравлического. Электрокорректор гораздо надежнее и долговечнее гидрокорректора, а под капотом не нужно прокладывать хрупкие гидротрубки.

    Приора

    Поскольку Приора могла серийно оснащаться кондиционером, конструкторам понадобилось как можно больше пространства для воздухозаборника. Именно с этим связана оригинальная форма фары Приоры, которая стала более вертикальной. Для хороших светотехнических показателей было принято решение использовать конструкцию с раздельным рефлектором и лампами Н7/Н1. Форму корпуса фар прорисовывали в 3D-графике с помощью компьютера, что также положительно сказалось на итоговом результате как с эстетической, так и с функциональной точек зрения.

    Читать еще:  Сколько стоят фары бош на ваз 2110

    На фарах Приоры был завершен переход со стеклянных рассеивателей на пластмассовые. Такое современное решение имеет и плюсы, и минусы.

    На выставочном образце ВАЗ-2170 2003 года (вверху) в передних фарах вертикально располагались две линзы БС/ДС. В серии было принято решение о применении рефлекторной оптики (внизу).

    Уже традиционно производством фар для Приоры занимаются два завода — Automotive Lightning (г. Рязань) и Автосвет(г. Киржач).

    Фары более современных моделей (Гранта, Калина-2) конструктивно повторяют оптику Калины и Приоры, но изначально в связи с требованиями ПДД оснащены дневными ходовыми огнями. Что касается более прогрессивных решений вроде газоразрядных ламп (ксенон) или светодиодных ламп для БС, то на вазовских автомобилях они пока не встречаются.

    Инструкция по снятию и установке передней фары ВАЗ 2107

    Показывать всю процедуру буду на левой фаре, но правая снимается аналогично. Первым делом необходимо открыть капот автомобиля и отсоединить штекеры питания от ламп ближнего и дальнего света, а также гидрокорректор:

    Затем с наружной стороны необходимо открутить три болтика с помощью крестовой отвертки. Наглядно все эти болты показаны на фото ниже:

    Два из них откручиваются без каких-либо проблем, а вот третий — крайний левый (по ходу движения автомобиля) фиксируется с помощью гайки, так что придется придерживать ее ключом на 8 с внутренней стороны:

    После чего можно легко вынимать блок-фару ВАЗ 2107 с обратной стороны, слегка потянув за нее рукой:

    Вот и вся инструкция, как видите, все предельно просто и на выполнение этого ремонта потребуется не более 10 минут времени. Установка производится в обратной последовательности. Цена новой фары на ВАЗ 2107 составляет около 1600 рублей за оригинал, с желтым поворотником.

    Замена и вклейка стекла на фаре ВАЗ-2107, 2105 и 2104

    Всем привет! Сегодня мы расскажем вам как самостоятельно поменять стекло на фаре ВАЗ-2107, ВАЗ-2105 или ВАЗ-2104. Это может понадобится как в случае если у вас треснуло стекло на фаре, вы его разбили или фара начала потеть. Да, именно потеть — фары потеют в том случае, когда они не герметичны. А разгерметизация фары возможна только при трещине в корпусе (худший вариант), вы забыли или неплотно закрыли заднюю крышку на фаре при замене ламп (лучший вариант) или у вас проблемы со стеклом (плохо вклеено, разбито, треснуто). Вот мы и расскажем вам как самостоятельно вклеить стекло в фару семерки и аналогичных «квадратных» ВАЗов.

    Снимаем фару с машины, для этого скидываем сзади две колодки (поворотов и света):

    . и откручиваем фару, три шурупа впереди, один сверху посередине и два снизу по бокам, откручиваем их и блок-фара выпадает нам прямо в руки. Берем ее несем домой. Откручиваем два органичителя дворников фар, будут мешать:

    Теперь, в любом случае, нам сначала нужно будет избавиться от остатков старого стекла, либо, в случае если мы просто переклеиваем стекло, то аккуратно его извлечь не разбив. Для этого нам нужен будет острый нож, что то типа такого:

    Замена блок-фар на ВАЗ 2105

    Нештатные лампы привели к перегреву и расколу стекла фары головного света. В ролике показана установка.

    Разбил фару / Как приклеить стекло фары на ВАЗ 2107

    Сегодня, расскажу вам о том, как можно буквально за 2-3 часа вклеить новое стекло фары ВАЗ 2107. Обратите вниман.

    Аккуратно по контуру разрезаем им заводской герметик (если фара еще ни разу не ремонтировалась) либо силикон или другой герметик, в зависимости от фантазии того, кто до вас туда вклеивал стекло. Я встречал фары с вклеенными намертво стеклами, то есть по сути не ремонтопригодные. И после этого аккуратно выдавливаем поддев чем нибудь стекло на себя. Если хорошо разрезали то выйдет быстро. Не переусердствуйте чтоб не лопнуло. Затем хорошо чистим все от старого герметика, чтоб остался только пластик:

    Подготавливаем стекло для фары, примеряем. Стекла должны быть «родными» для вашей фары, Киржач и ОСВАР отличаются друг от друга.

    На рынке можно купить специальный герметик для фар, но мы использовали обычный силикон:

    Просто черный герметик будет смотрется несколько красивее, но мы пренебрегли этим. Аккуратно наносим его по периметру на корпус нашей фары, примерно так:

    Вставляем стекло и домазываем по периметру герметик или силикон если не хватило и остались пробелы, не переусердствуйте. Снимаем лишнее и обматываем фару малярным скотчем чтоб герметик нормально застыл а стекло не смещалось. Даем высохнуть, в идеале сутки:

    После того как герметик застыл, снимаем малярный скотч (малярный просто не оставляет следов в отличии от обычного) и устанавливаем фару обратно на машину, подключаем и наслаждаемся. ни в коем случае в процессе работы не лапайте отражатель, он очень легко повреждается и постарайтесь его ничем не испачкать. Вот и все, вы научились самостоятельно заменять и вклеивать стекло в фары ВАЗ-2107, 2105 и 2104, но если у вас еще остались вопросы — будем рады вас видеть в нашем клубе любителей ВАЗ-2107.

    Автомобиль отечественного производства семейства Жигули ВАЗ-2107 оснащен передними фарами строго прямоугольной формы. Это позволяет лучше освещать дорожную поверхность в ночное время суток. Блок-фара ВАЗ-2107 оснащена новой функцией – регулирование направления потока света в зависимости от загруженности автомобиля. Эта функция выполняется посредством гидрокорректора. Часто возникают нехорошие ситуации, когда фара повреждается, устаревает, выходят из строя ее элементы, а это обуславливает ее замену или ремонт.

    Какой вид имеют фары

    На автомобиле ВАЗ-2107 передние блок фары представляют собой короба из пластика, лицевая сторона которых зачастую изготавливается из стекла и имеет прямоугольную форму. Есть и такие, где передняя сторона изготавливается из пластика. У каждого варианта есть свои плюсы и минусы.
    Блок-фара из стекла. Главным плюсом такого материала является максимальный отражающий эффект, который достигается благодаря нанесению ребристых поверхностей внутри устройства. К плюсам также относится и практически невозможность нанести царапину. Минусы у стеклянной поверхности также имеются:

    1. при попадании малейшего щебня или гравия на стекле образуется трещина;
    2. разрушение при более сильном физическом воздействии;
    3. невозможность крепления с помощью винтов.

    Фара из прозрачного пластика. Итак, устройство из пластика обладает меньшими фокусирующими свойствами, но уже довольно широко применяется в отечественном и зарубежном автомобилестроении. Основным плюсом является прочность на излом, мелкие камешки не способны пробить переднее покрытие осветительного устройства. Поэтому многие водители благодаря такому свойству выбирают именно материал из пластика. К недостаткам относится возможность легкого нанесения царапины, которая негативно сказывается на отражательных свойствах.

    Из чего состоит

    Внутри устройство имеет осветительные лампы, которые питаются постоянным напряжением 12В. Основную функцию освещения выполняет галогенная лампа типа АКГ 12-60+55 (Н4). По конструкции она имеет две спирали, которые дают возможность переключаться на дальний и ближний виды освещения. Имеется также лампа типа А12-4-1 (Т4W1), назначение которой заключается в обеспечении автомобиля габаритным светом. В конструкции фары имеется также еще один вид освещения, который предназначается для двух видов освещения: аварийной сигнализации, и подачи светового сигнала о повороте направо или налево.

    Все эти виды ламп подключаются к патрону, который собственно и обеспечивает питание 12В. Внутри фара имеет также отражатель, основной функцией которого является фокусирование светового потока в одном направлении. Без отражателя свет не будет рассеиваться на дорожную поверхность, а освещать только внутри устройство.

    Одним важным устройством, которым дополнен ВАЗ-2107 является гидрокорректор. Многие водители порой не знают для чего подведена прозрачная трубка к фаре и какие функции выполняет. Гидрокорректор выполняет функцию изменения угла положения фар, необходимость в которой возникает при загрузках автомобиля. То есть, если авто перегрузить, то световой поток будет направлен не на дорогу, а вверх, а с помощью гидрокорректора можно такую ситуацию исправить. С обратной стороны блок фара имеет круглую крышку, с помощью открытия которой можно произвести замену перегоревших ламп.

    Замена ламп на ВАЗ-2107

    Замена ламп не имеет особых сложностей и не нуждается в наличие каких-либо инструментов. Все осуществляется вручную, но прежде всего лучше обезопасит себя и свой авто и снять питание с аккумулятора. Теперь можно открутить заднюю крышку блок фары, повернув ее влево на 10 градусов.
    Замена лампы ближнего/дальнего света осуществляется в таком порядке:

    Читать еще:  Проводка ваз 2109 инжектор 8 клапанов

    • отсоединяется клеммная колодка с питающими проводами;
    • лампа держится с помощью фиксирующей пружинки, которую необходимо отщелкнуть;
    • вынимается нерабочая лампа.

    Минусом лампы с типами цоколя типа Н4 и двумя спиралями является то, что перегорание одной спирали влечет за собой ее полную замену. Продолжая замену, необходимо вставить лампу в посадочное место и закрепить фиксатором. Одевается колодка на контакты и закрывается крышка, повернув ее в правое положение. Важно также при замене не допускать соприкосновения кожи с оболочкой, поэтому рекомендуется работать в перчатках.

    При установке новой лапочки, которая может быть как галогенной, так и ксеноновой, необходимо не допустить прикасания к оболочке. Малейший отпечаток жировой ткани на оболочке сокращает срок службы, особенно для ксеноновых.

    Лампа аварийки извлекается так:

    • определяется местоположение;
    • проворачивается клемма в левую сторону и вынимается вместе с лампой;
    • извлекается и производится замена на новую;
    • сборка в обратной последовательности.

    Замена габаритного освещения осуществляется по схеме:

    • снятие крышки;
    • извлечение патрона;
    • вынимается и устанавливается новая лампочка.

    Замена блок фары

    Основной причиной, по которой необходима замена блок фары на ВАЗ-2107 является повреждение переднего стеклянного покрытия. Редко возникает потребность в очистке, а порой и для модернизации.
    Чтобы снять устройство с “семерки”, необходимо вооружиться крестообразной отверткой. Ею вывинчиваются три самореза, расположенных спереди автомобиля. Далее, необходимо отключить все питающие провода и вытащить гидрокорректор, нажав на пластиковый фиксатор. Теперь можно извлекать из посадочного места, но делать это нужно аккуратно, чтобы не потерять пластинчатые гайки. Подробнее об этом вы можете прочитать в другом разделе портала.
    Выполняется установка новой фары, последовательность монтажа обратная снятию. Закрепив и подключив питание, необходим проверить и откорректировать подачу светового потока.

    В настоящее время существует большое разнообразие выбора не только ламп, но и комплектующих к блок фаре. Водители стремятся обновить свой автомобиль путем замены старых осветительных устройств на тюннингованые. И стоит заметить, что свет от тюннингованых устройств намного круче обычных. Но не стоит думать только о себе, ведь встречный автомобиль со штатными лампами попросту будет ослеплен вашим светом, поэтому необходимо выбирать что-то среднее, чтобы не допускать аварийных ситуаций на дорогах. Хорошего освещения вашему пути!

    Светодиоды в фонари ВАЗ 2101, 2106, 2107 КЛАССИКА

    Изготовление светодиодных фонарей для ВАЗ 2101 своими руками

    Закупился самым необходимым, а именно — купил в оптовой компании всякие светодиоды 5мм-ые (белые, красные и желтые).

    Также закал с Украины задние тонированные фонари (без квадратиков по середине), передние стекла для поворотников и реле поворотов за одно. В Ебурге не мог такие фонари (наверно плохо искал), а хотел именно, чтобы фонари были черные, т.к. если ставить цветные, то цвет свечения от светодиодов будет искажаться.
    Сначала, думал сделать фонари следующим образом: просверлить в рассеивателях отверстия диаметром 5мм и в них вклеить светодиоды, так как хотел, чтобы фары светили именно точками, а не рассеивались по всей фаре. Но поэкспериментировав, понял, что это задача не из легких, так как, во-первых, очень трудно просверлить дырки, чтобы они были ровные по всей фаре, во-вторых нужно сверлить очень аккуратно, так как пластмасса очень хрупкая. В итоге отбросил я эту идею.

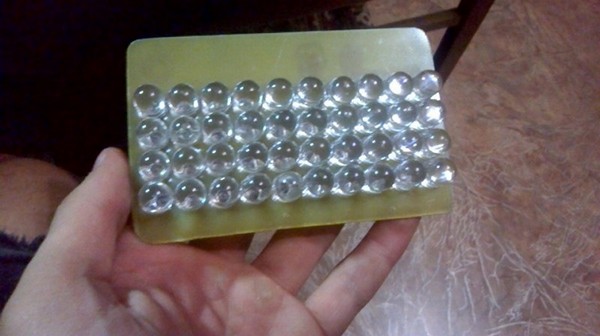

    Потом решил пойти другим путем с помощью монтажных плат и изоленты. Чтобы свет от диодов как можно меньше рассеивался, я их обклеил черной изолентой. Пришлось, конечно, немного помучить себя кропотливой работой, но результат, того стоит. Из монтажных плат выпилил платы по размеру фонарей, а светодиоды припаивал к платам, так, чтобы светодиоды были вплотную к стеклу. Так же пришлось немного подпиливать сами фонари, чтобы туда влезли монтажные платы. В итоге получилось то, чего хотел.
    К каждому светодиоду припаял резистор на 1кОм 0,125Вт, ток получился около 10мА в зависимости от цвета светодиода, т.к. на них падает разное напряжение.

    Передние подфарники делал таким же образом. Так же пришлось затонировать стекла черным лаком.

    Сейчас доделываю схемы стабилизатора напряжения, плавного включения и выключения светодиодов и реле поворотников.

    Установка светодиодов в фонари ВАЗ 2101

    Доделал фонари, а точнее установил их на машину.

    Спаял схемку с помощью которой регулируется яркость габаритов и стоп-сигнала. Так же сделал плавное включение и выключение габаритов.

    Вот схема, может кому пригодится.

    Схема регулировки яркости габариты/стоп-сигнал

    Припаял провода, сделал разъемчики.

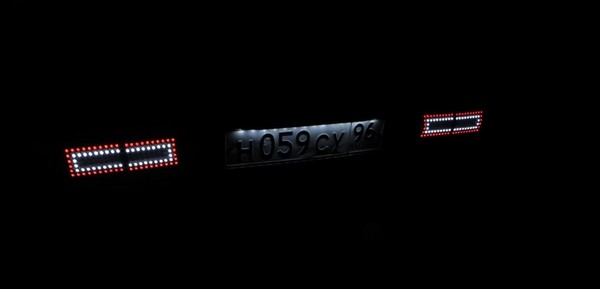

    Ну и вот собственно результат работы. Днем фонари видно достаточно хорошо, а ночью тем более. Включении и выключение габаритов синхронизировал с подсветкой номера.

    Немало, кончено, пришлось поковыряться с фонарями, но оно того стоит)

    Ну и как всегда видео!

    Светодиодные фонари стопы и габариты ВАЗ 2107

    Решил описать так, как делал я. Может, кому-то понятнее будет моими словами, так как первый раз подобное делал. На фотке еще платы для поворотников, но они не получились поэтому только габариты и стопы.
    Итак, для начала закупаемся необходимыми материалами для фонарей.

    1. Текстолит фольгированный односторонний

    2. smd резисторы на 300 ом и 390 ом (размер 12*0,6мм),

    3. Светодиоды (красные 10мм).

    Режем текстолит по размеру для фонарей (размер точно не помню, снимайте сами), кстати, резать — ножницами по металлу, пилить -ножовкой гнилой базар.

    Примеряем в фару наши заготовочки. Желательно, чтобы текстолит сидел так, чтобы он не двигался и не болтался в фаре. Далее, зачищаем шкуркой (нулевкой) текстолит, обезжириваем ацетон и больше зачищенную часть не трогаем.

    Далее, печатаем на глянцевой бумаге (можно от журнала) наши печатки плат.

    Теперь нам нужно перевести печатку на текстолит. Для этого нам нужно проутюжить. Прислоняем печатку к текстолиту (к зашкуренной стороне и утюжим, давим по сильнее и подольше, просто может не полностью отпечататься) и придется делать заново, я переделывал раза 2. Как отутюжили — кидаем ее в воду минут на 15 и после снимаем бумагу под струей воды.

    Теперь нужно травить. Рецепт травления: 10г лимонной кислоты, 10г поваренной соли, 100мл перекиси водорода. (10г — одна столовая ложка), Погружаем платы в раствор и травим примерно минут 40-60, как меди не будет на текстолите, так и вынимайте, полощите под водой и стирайте тонер ацетоном.

    Теперь нужно просверлит дырочки для диодов (это самое трудное в этой работе, потому, что диодов 160, а дырок в два раза больше) сверлил 1мм сверлами. Главное, в этом деле не перебить дорожки, а то придется проволоку припаивать дополнительно на место дорожки.
    Просверлили, — теперь начитаем лудить. Там все просто. Паяльником и припоем проводите по дорожкам и получается все. Если что в интернете вбейте как лудить, там все ясно понятно доходчиво.
    После лужения вставляем светодиоды в дырочки. Главное, не перепутать полярность диодов, как это сделал я из-за чего получилось 2 минуса и один общий плюс. Пришлось плату переделывать капельку. Длинная ножка — катод, покороче анод. Вставляем диоды, припаиваем ножки и откусываем кусачками концы. Осталось припаять резисторы. Одному сделать трудно, если у вас нет фена для пайки. Я, например, вдвоем их припаивал: один держал шлицевой отверткой резистор, другой — припаивал по контуру 390 резисторы внутри 300.

    Поделываем для все модулей подобные операции и все наши платы готовы и можно уже подключать. Но можно еще сделать 2 стабилизатора чтобы габариты горели в пол силы, а стопы в полную силу)
    Для 1 стабилизатора нам понадобится :
    1. Операционный усилитель LT1083(2шт)
    2. Резисторы 120 ОМ(2шт)
    3. Два подстроечных резистора на 2кОм
    4. Диод 1N5819 (3шт)
    5. Электролитические конденсаторы на 10микрофарад x 50v (4шт),
    но надо-то 2 стабилизатора, поэтому количество элементов в 2ое больше.
    Сделал стабилизаторы.

    Вот что что получается и как все это выглядит.

    Теперь в планах поворотники и задний ход, чтоб уж все было диодное сзади.

    https://www.drive2.ru/l/3958302/, https://www.drive2.ru/l/5061315/, https://www.drive2.ru/l/3486639/

    Габаритные огни ВАЗ 2101, 2106, 2107 КЛАССИКА

    Американские габариты в ВАЗ 2107
    Габариты в поворотниках ВАЗ 2104
    Перенос габаритных огней

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
