Как правильно настроить привод муфты сцепления Lada Priora в гаражных условиях

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине , но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

  • В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
  • Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
  • Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
  • В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.

Как отрегулировать сцепление Приоры: удаление щелчков

Для регулировки сцепления, когда щелчки постоянно слышатся во время езды, нужно воспользоваться простым, на первый взгляд, предметом – обыкновенной линейкой. В основном щелчки исходят от автомата привода сцепления. Для предотвращения этого нужно произвести такие действия:

  • открыть капот авто;
  • осмотреть место левее аккумулятора;
  • для осмотра надо его вытащить из вилки;
  • используя обычную линейку, надо измерить расстояние между основанием и регулируемым винтом;
  • надо, чтобы расстояние было 27 мм, если больше или меньше, то щелканье будет продолжаться.

После регулировки сцепления необходимо выжать педаль несколько раз.

Решив эту проблему, будет заметна более мягкая работа педали привода, если, конечно, она не провисла. Тогда придется выполнить регулировку высоты устройства.

Штатное сцепление – артикул и цена

На ВАЗ 2170 Priora с завода стоит сцепление производства LUK. Каталожный номер (артикул): 21703-1601130-00. Найти его можно по цене от двух тысяч рублей, а если нужен не весь комплект механизма (не считая механизм привода), можно найти детали по каталожным номерам:

  1. Муфта в сборе (выжимной подшипник): 21703-1601180-10;
  2. Диск ведомый: 21703-1601130-00;
  3. Нажимной диск в сборе: 21703-1601085-00;
  4. Болт: 21080:1601207-00.

«Родной» комплект LUK считается «мягче» аналогов и, к тому же, поставляется с усиленной корзиной.

Конструкция троса сцепления с автоматическим натяжением отличается от обычного только наконечником крепящемся к педали. В остальном вся конструкция осталась неизменной. Установка наконечника с авто натяжением впервые появилась в 2007 году на Ладе Приоре. В последующем такой трос позаимствовали автомобили Нива, Гранта, Калина и Веста.

Принцип действия такого наконечника основан на храповом механизме, со временем при растяжением троса пружина наконечника автоматически перескакивает на храповом механизме через «зуб» и тем самым производится натяжка.

Такой принцип конструкции позволяет владельцу автомобиля не прибегать к регулировке очень длительное время.

Стоимость троса в магазинах начинается от 400 рублей и выше в зависимости от производителя и магазина.

Недостатки

Основным недостатком троса является повышенная шумность работы. По отзывам владельцев авто с механизмом авторегулирования натяжения сцепления, трос способен издавать треск и скрежет при нажатии на педаль.

Избавиться от такого симптома поможет правильная регулировка тросика или замена его на новый.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Читать еще:  Машина тяжело заводится на холодную

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки буксует ли сцепление следующий:

  • разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
  • после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
  • когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
  • в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

  • установить машину на ручной тормоз;
  • запустить двигатель;
  • нажать педаль сцепления и включить третью или четвертую передачу;
  • попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

  • запустить двигатель и дать ему работать на холостых оборотах;
  • полностью выжать педаль сцепления;
  • включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам. Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления.

Устройство, регулировка, настройка и замена сцепления Лады Приора

Содержание статьи:

1. Устройство сцепления Лады

Из «мурзилки».
Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска.

Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса. По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос. При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.
Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.
При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

Читать еще:  Как проверить работу бензонасоса

2. Регулировка сцепления Лады Приора

Начало попахивать периодически сцеплением. Решил подтянуть, открыл мурзилку и удивился, что на приоре так легко это сделать.
Дождался выходных, взял обычную отвертку, линейку.

Отключаем ДМРВ, снимаем воздушный фильтр.

Видим тросик и на конце пластиковый зажим.

Оттягиваем за этот зажим на себя,

замеряем сколько мм от конца пластикового зажима до вилки(должно быть 27мм).
У меня было 15мм.

Крутим этот зажим против часовой стрелки,

тем самым увеличивая размер от вилки до зажима. Замеряем, должно быть 27мм,
если так, то отпускаем тросик, сажаем в вилку. Садимся в машину, нажимаем 3 раза в пол сцепление, идем обратно смотрим, замеряем сколько стало, если все так же 25-27мм, то все сделано, если больше или меньше — регулируем дальше. В итоге, все обратно собираем, заводим, проверяем.
Лично у меня запах сразу пропал, значит сцепление еще поживет.

3. Замена сцепления в Ладе Приора

2 месяца назад начало барахлить сцепление (стало туже нажиматься, какие-то щелчки при нажатии появились) и начал греметь выжимной подшипник. Пока ездил, думал пройдёт, но выжимной всё громче и громче гремел, сцепление ещё хуже стало работать. Посоветовался с друзьями, сказали езжай покупай новое сцеплении, у тебя скоро развалится выжимной, а менять лучше сразу полностью сцепление, так как сложностей много. Поехал в магазин посоветовался с продавцом какое лучше взять сцепление, продавец посоветовал взять фирму КРАФТ или ВИС, но сказал, что КРАФТ больше берут чем ВИС, пришлось брать КРАФТ, цена 1800р. Буквально недели 3 назад сцепление пропало скорости перестали включаться. Сразу загнал к дяде в гараж и начали с ним потихоньку всё разбирать.

Для замены сцепления понадобились:
1. Кирпичи — чем больше тем лучше и 2 домкрата.
2. Комплект ключей и головок с различными удлинителями (головки на 8 и на 19 пригодились больше всего. Нужен будет ключ на 15!
3. Небольшой вал для центровки диска сцепления (брал на разборке, прям с другой коробки мне отрезали сам вал, цена 100р).
4. Пригодится какая-нибудь смазка (я не помню какой мы смазывали), нужно будет смазывать ШРУСа, и место где находится выжимной подшипник.
5. Новый шток по которому ходит выжимной подшипник (цена: около 100р).

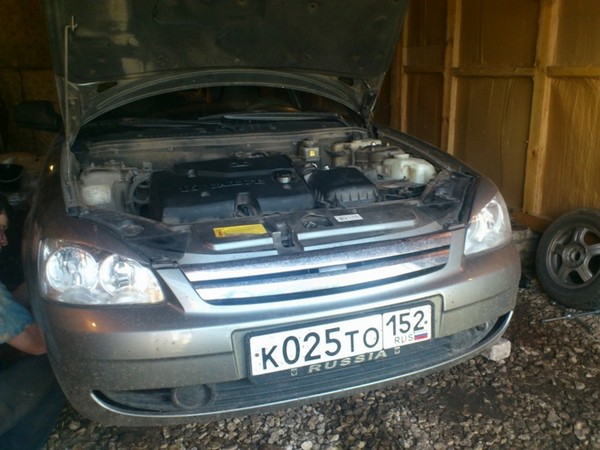

Поддомкратили 2мя домкратами и поставили её на кирпичи.

Выдернули оба ШРУСа из коробки.

Сняли левую стойку, чтобы было удобнее подлезть, вытащить и вставить обратно коробку.

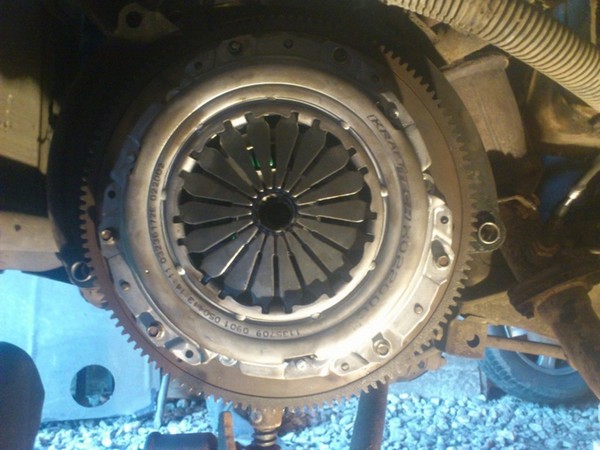

Вот старая корзина, ещё на движке, половину лепестков не стало.

Выжимной весь рассыпался, замучился запчасти от него по коробке собирать, и ешё отломило одно ушко.

Сцепление видимо было уже меняно, так как стояло тоже КРАФТ.

Установил новый шток, по которому ходит выжимной подшипник.

Это старый шток.

На всю работу ушло 7 часов.

4. Настройка сцепления Лады Приора

На автомобиле Лада Приора ВАЗ 2170 (2172 и т.п.) привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода выключения сцепления снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска сцепления, поэтому регулировка привода сцепления в эксплуатации не требуется.
Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

Устройство сцепления Лада Приора ВАЗ 2170

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку сцепления без зазора.
ПРИМЕЧАНИЕ
Пред установкой поводка наконечника на вилку сцепления нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.
3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку привода выключения сцепления.

Читать еще:  Направляющие втулки клапанов ваз 2108 цена

Перед регулировкой было L=15-17 мм. Сделано 27 мм. Разницы нет…

https://www.drive2.ru/l/1140337/, https://www.drive2.ru/l/3266412/, https://www.drive2.ru/l/1597710/

Устранение дребезжания рычага КПП в Ладе Приоре

Устранение дребезжания рычага КПП, казалось бы, мелочь, но на самом деле очень неприятная вещь. Как правило, дребезжит

Регулировка троса сцепления

Перед регулировкой необходимо подготовить автомобиль. Для удобства рекомендуется снять корпус воздушного фильтра.

  • С усилием вытягиваем трос сцепления и удерживаем его в таком положении.

  • Замеряем расстояние штангельциркулем или линейкой между пластиковой гайкой поводка сцепления и вилкой привода выжимного подшипника. Расстоянием должно быть ровно 27 мм.

  • При проведении замеров в подкапотном пространстве очень мало места и провести замер точно довольно сложно, поэтому рекомендуется заранее подготовить палочку размером 27 мм и проводить замер по ней.
  • Регулировка проводится путем закручивания или откручивания пластиковой гайки поводка в зависимости от расстоянием между деталями.
  • После окончания работ необходимо несколько раз нажать на педаль сцепления. Это необходимо чтобы механизм авторегулировки выбрал правильное натяжение троса.

При правильной регулировке поводок будет плотно прилегать к вилке, а педаль сцепления будет находиться от пола на расстоянии 20 см или на уровне педали тормоза

Удаление щелчков педали привода сцепления

Как отрегулировать сцепление? В случае если щелчки становятся постоянными, то от этой проблемы можно избавиться нехитрым способом, проявив немного смекалки, при этом нужно использовать обыкновенную линейку. Как правило, исходят щелкающие звуки от автомата привода сцепления. Нужно произвести следующие действия: открыть капот автомобиля и осмотреть место левее АКБ. В этом месте расположен тросик привода сцепления, входящий в вилку. Для осмотра потребуется его вытащить из вилки.

При помощи линейки необходимо измерить расстояние от основания тросика до регулировочного винта. Необходимо, чтобы расстояние составляло ровно 27 мм. Главным фактором регулировки сцепления Приоры является точность. При этом нужно отметить, что данный показатель никоим образом не должен повышаться или же, наоборот, понижаться с отклонением даже в один миллиметр.

В противном случае педаль будет продолжать свое назойливое щелканье. Теперь нужно поставить тросик обратно. После регулировки расстояния требуется выжать несколько раз педаль сцепления. Ликвидировав данную неполадку, сразу становится заметна более мягкая работа педали привода механизма выключения сцепления, по сравнению с тем, как она работала до проведения регулировки.

Как настроить кулису на приоре

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Регулируем привод переключения передач в следующем порядке.

Устанавливаем шток выбора передач в положение заднего хода. Для этого поворачиваем пассатижами шлицевой наконечник шарнира против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая сопротивление пружины и вдавливаем наконечник внутрь до фиксации.
Надеваем на наконечник шарнира тягу привода (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен войти в паз накладки кронштейна блокировки заднего хода до конца в крайнее переднее положение.
В этом положении тяги привода и штока выбора передач затягиваем стяжной хомут тяги.

При тугом включении передач, отрегулируй сначала привод сцепления :

Ход педали сцепления до упора в коврик пола должен составлять 125±5 мм. Для регулировки хода педали сцепления двумя ключами «на 13» ослабляем контргайку нижнего наконечника троса.
Вращением регулировочной гайки (изменяя положение нижнего наконечника троса) устанавливаем требуемый ход педали сцепления, затем несколько раз нажимаем на педаль сцепления до упора в коврик пола, проверяем величину хода, после чего затягиваем контргайку.

Влезу не в свою тему, прошу прощения. У меня похожая хрень.
1. Сменил сцепу на Валео в сборе прошлым летом. Выжимной родной не поставил, лежит в гараже (знаю, что зря, тогда не знал)
2. Месяц назад регулировал, опуская педаль, ибо брало в самом верху.
3. Педали поставил почти вровень, педаль сцепы чуть-чуть ниже.

Результаты:
1. Первую неделю хватало где-то посередке, отлично.
2. Затем на скорости уж почти 7-5 км/ч, если идти на понижение, первую хрен тыкнешь с первого раза, просто не залетает. Если залетает, то без хруста, но со щелчком и туго.
3. Вторая тоже влетает только после паузы после первой, и тоже как то не то, что плохо, но не чётко.
4. По третьей, четвертой, пятой и задней особо вопросов нет. Задняя влетает с хрустом с непонятной закономерностью. То выжал сцепление и сразу воткнул — хруста нет, хотя должен бы как бы. А то на ХХ выжал, подождал секунды три — влетает с хрустом.
5. И главное. Снова сцепа цепляет почти в самом верху, хотя педали так же вровень, и сцепы даже чуть опущена.
Как тут регулировать??
Спасибо за советы.
