Причины неисправности стеклоподъемников и их решение

Причины неисправности стеклоподъемников и их решение

Простая причина неработающих стеклоподъемников – кнопки управления. Замкните их напрямую: исправные клавиши закрывают окно. Если реакции нет, замените кнопку.

Под обшивкой двери автомобиля скрыт механизм опускания, поднимания и удержания окон в определенной позиции. Устройство приводит в движение поворот рукоятки на дверной карте либо нажатие кнопки. Если приложенные усилия не дают результатов, важно найти причину, почему не работает стеклоподъемник.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.


Общее устройство системы ЭП

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

  1. Проверьте предохранитель на стеклоподъемнике.
  2. Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
  3. Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Для снятия заглушек пользуйтесь острым ножом. Аккуратно подденьте пластиковую накладку и снимите ее. После чего осмотрите контактную группу кнопки. Проверьте провода, возможно они просто отпали с контакта.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

  1. Снимите питание с аккумулятора, для предотвращения короткого замыкания.
  2. Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь. Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок.
  3. Открутите или снимите накладки динамиков двери.
  4. Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки.
  5. Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

В образовавшемся проеме можно увидеть полную конструкцию стеклоподъемника.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Важно! Чтобы разобрать дверь наверняка, без сколов и царапин, пользуйтесь специальной литературой по модели вашего авто. Такие справочники продают в магазинах автозапчастей, а также их можно найти на тематических форумах и сайтах в интернете.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

  1. Испорченная пластиковая шестерня на редукторе. Чинить данный элемент не имеет смысла. Если шестерня сточилась или треснула, ее можно только поменять.
  2. Погнутые направляющие. Частая проблема после ДТП. В некоторых случаях направляющие можно просто выправить. Но лучше и надежнее заменить их на новые.
  3. Оборванный тросик. В этом случае – только замена данного элемента.
  4. Высохшая смазка. Лучше всего снять весь механический узел, почистить его, смазать и поставить на место.
Читать еще:  Не работает бортовой компьютер ваз 2114 причины

Перечисленных способов хватает, чтобы исправить поломки, связанные с механической частью стеклоподьемника. Однако иногда требуется замена всего узла, вместе с мотором и подъемным механизмом.

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

  1. Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
  2. Снимите дверную обшивку.
  3. Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
  4. Выкрутите болты.
  5. Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
  6. Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
  7. Выкрутите гайки, которые удерживают редуктор.
  8. Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

  • для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
  • если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
  • если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
  • если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
  • очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
  • вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части. Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными.

Читать еще:  Нет искры и не работает бензонасос ланос

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

Как починить стеклоподъемник

  • Сперва проверьте предохранитель. В некоторых автомобилях он находится под капотом (в блоке предохранителей), в других – внутри салона машины. Попробуйте заменить предохранитель на новый, только ни в коем случае не используйте предохранитель большего номинала: это может привести к печальным последствиям вплоть до сгорания машины, не говоря уже о проводке.
  • Если новый предохранитель моментально выходит из строя, это обозначает лишь одно – замыкание на массу в силовой цепи. В этом случае лучше отложить все инструменты и воспользоваться услугами специалистов.
  • Предохранитель заменен, но стеклоподъемный механизм все равно не работает? Ищите причину проблемы в моторе, а именно проверьте напряжение на мотор. Также не будет лишним проверить напряжение на контакт массы мотора.
  • Все еще не работает? Тогда попробуйте включить и выключить автомобиль. Ну а если серьезно, то проверьте сами кнопки стеклоподъемника. В современных автомобилях все кнопки зависят от одной, поэтому из-за выхода из строя всего лишь одного переключателя может «обрушиться» вся система. Поменяйте кнопки местами, чтобы выявить слабое звено.

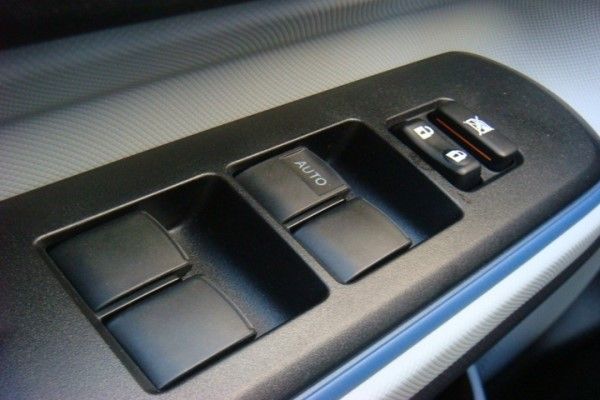

Блок управления электрическими стеклоподъемниками

  • При определенных условиях замене могут подлежать сигнальные и питающие провода или мотор. Также не исключен вариант с заменой всей электропроводки.
  1. Вы обращаетесь к мастерам, указываете на характерные признаки неисправности.
  2. Осмотр с учетом вашего описания и диагностика системы.
  3. После выявления причины поломки, мастер разберет дверь с неработающим стеклоподъемником.
  4. Диагностика деталей, если что-то вышло из строя, мастер предложит варианты: ремонт, если он возможен, или замена.
  5. Обслуживание – смазка комплектующих для улучшения работоспособности стеклоподъемника.
  6. Возвращение обшивки и деталей на место.

Обслуживаем стеклоподъемники популярных моделей автомобилей, у нас есть склад комплектующих и налажены партнерские отношения с поставщиками запчастей. Выполняем работы чисто, аккуратно, элементы обшивки останутся целыми.

Причины неисправностей

Ситуаций, которые могут спровоцировать выход из строя системы стеклоподъемника, множество, поэтому стоит перечислить только основные причины неисправности электростеклоподъемника Нива Шеви, с которыми чаще всего приходится сталкиваться автовладельцам:

  1. Перегорание предохранителя.
  2. Некачественное соединение проводов с “массой”
  3. Мото-редуктор либо реле обратного тока имеют повреждения, не позволяющие им выполнять свои функции.
  4. Произошло отсоединение разъема или оборвалась электросеть системы.
  5. Не работает кнопка стеклоподъемника.
  6. Проблемы с контактами. При длительном использовании они окисляются, в результате чего ток больше не пропускается на мотор.
  7. Переключатель зависает в нижнем положении.
  8. Загрязнено отверстие для дренажа, размещенное в нижней части двери.
  9. Изношен или оборвался трос в барабане.

3. Кнопка

Еще одной причиной, почему не работают стеклоподъемники на ВАЗ 2114, может быть кнопка управления. Внутри нее имеется контакт между пластинами, сила которого со временем ухудшается. В результате этого он совсем пропадает, и кнопка перестает реагировать на нажатие.

Все кнопки должны быть в исправном состоянии, так как подключаются они последовательно. Если одна выходит из строя, не получиться диагностировать проблему, сняв ее с одной двери и поставив ее на другую. В таком случае придется приобретать новую кнопку и перебирать их местами, выявляя какая именно перестала работать.

Цена находится в пределах 200 рублей, поэтому провести подобную диагностику не так уж и дорого.

Читать еще:  Как поменять переключатель поворотов на калине

Электростеклоподъемник поднимает, но не опускает стекло

Приветствую всех.
Помогите разобраться с проблемой.
Электростеклоподъемник поднимает стекло до конца, но не опускает.
Перекинул кнопки с заведомо рабочего подъемника- все тоже самое.
Разобрал дверь, с кнопки на электродвигатель ток поступает, при этом если кнопку вверх нажать, то плюс идет с одного провода , если кнопку вниз нажать, то плюс идет с другого провода, всего 2 провода на электродвигатель.

Остается только маленькая деталька, на фото с голубой наклейкой, на ней написано АР00611, 15М6К.
Кто подскажет, она отвечает в двигателе за то, чтобы он крутился в разные стороны?
Если нет, то где рыть, что проверять?

частенько дело просто в моторчике. немного постучать молотком и всё становится гуд, но не надолго.
щётки мозг скорее всего парят.
а «+» меняет сама кнопка

Моторчик крутит свободно( в одну сторону) там все в смазке, щетки не подгоревшие, и к тому же, почему только в одну сторону крутит как надо, а в другую вообще ноль? -явно не в щетках.

они же местами меняются
а вообще сразу проверяется напрямую с АКБ: + и — местами меняешь и смотришь как работает

Так, минус как померить то?))
Штекер с двумя проводами, кнопку вверх, на левом (к примеру плюс), кнопку вниз- на правом плюс. На противоположных в это время должен быть минус так?

места меняю, к примеру, но крутится только в одну сторону, виновата эта маленькая деталька ( на фото с синей наклейкой), или от смены полярности двигатель просто крутится в разные стороны?

Померь напряжение на снятом с моторчика разъеме. Можно просто лампочку воткнуть.

Это искрогасящий конденсатор, он либо работает либо нет. не зависимо от полярности.

Значит этот конденсатор бережет щетки от обгорания, и дело не в нем.
Тогда фантастика)
Механика виноватой быть не может, моторчик я полностью отсоединил, шестеренка крутится плавно свободно, но только в одну сторону.

какое авто?
думаю дело в кнопке или кнопках, если есть дублирующие

как варианты, поставить этот двигатель на место работающего или взять исправную кнопку и подключить к этому движку

вот на кой?
+ и — с акб напрямую и проверяем. потом меняем полярность и снова проверяем

Акцент.
Брал кнопку исправную, и подключал-все тоже самое)
Пойду ка, прогуляюсь, двигатель подъемника помучаю)

подай напряму + и — с акб на мотор, посмотри как будет опускаться, возможно борхотку задевает, что внутри салазок, возможно контакт где-то плохой

это ни о чем не говорит, я тоже так, новую купил на три дня хватило

принцип работы кнопки: два провода — управление мотором, 1 провод +, один минус, 1 + габаритов, в отпущенном положении на управляющий, на обоих будет -, при нажатии вверх на одном минус остается на втором появляется плюс, при нажатии в них — наоборот(на 1м минус, на втором плюс)

на 14-ой было, что при неисправной одной кнопки на пассажирсской двери, кнопки работала только на опускание, при смене этих кнопок друг с другом проблема оставалась, исправилось только заменой неисправной кнопки, причем при вынимании этой неисправной кнопки на пассажирской двери, кнопка с водительской стороны (которая управляет пассаж.стеклом) тоже не работала
вообщем необходимо было чтобы все кнопки были исправны

Итак я тут.
Спасибо всем за помощь, и советы.

К кнопке подходят 3 провода, один +, и 2 минуса.
Плюс есть, а минус как проверить хз)
Подключил напрямки к аккуму- все работает, и опускает и поднимает.
Кнопка, двигатель и механика исправны, «+» тоже есть.
Значит нет этого «-» на опускание стекла. Anthrax был прав, нужно его искать)
Из 2-х проводов «-«, которые подходят к кнопке, определил, который на опускание, и подал туда дополнительный минус с корпуса авто.
Стекло с кнопки стало опускаться и подниматься, а вот с водительского блока стекло только опускается, но не поднимается)
Подал дополнительный «-» на подъем , но ничего не получилось.
Пока оставил так)
