Схема Подключения Магнитолы Пионер

Схема Подключения Магнитолы Пионер

Это повлияет на быстрый разряд аккумулятора. Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System.


Выбирая команду на пульте, можно включить или отключить сабвуфер. Установка автомагнитолы Пионер своими руками будет представлена в нашей статье.

Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System. Речь идет об эквалайзерах, бассбустах и прочих компонентах.
Установка магнитолы, подключение внешнего микрофона.

Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала. Такой метод подключения станет причиной появления помех и падения мощности.

В таких приборах имеется оригинальный корпус и штекер. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее.

После этого нужно потянуть на себя, и прибор будет легко извлечен.

Подключение магнитолы без стандартных соединителей. В первую очередь предстоит выбрать стандарт.

Зеленый подводят к плюсу на заднем динамике слева. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.

Как подключить авто магнитолу самому (Pioneer)

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

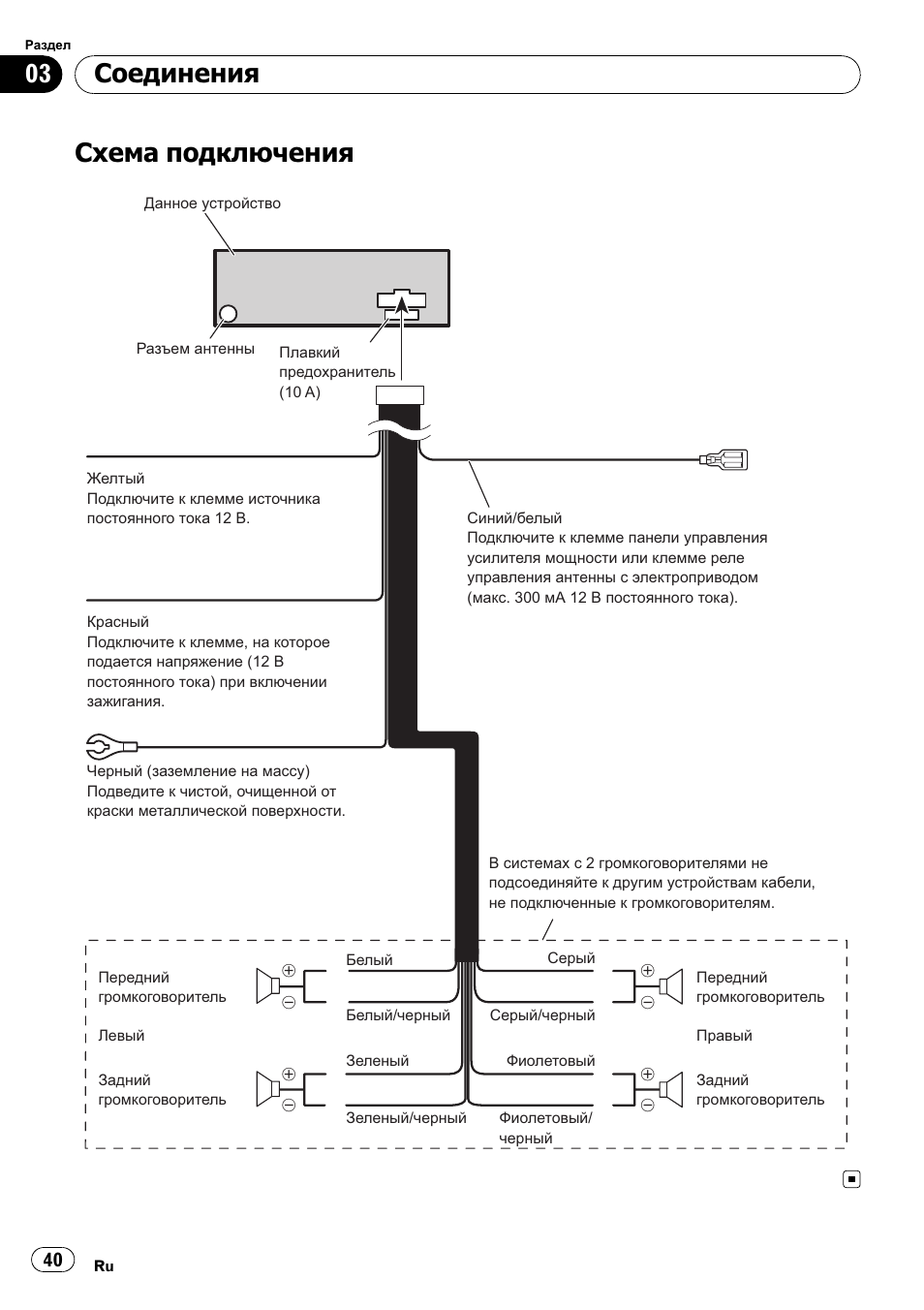

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Читать еще:  Проставки для динамиков калина 2

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Как настроить

Перед началом эксплуатации настраиваются базовые параметры оборудования — язык меню, значение часов и шаг сетки ультракоротковолнового тюнера. Руководство к 150UB рекомендует сохранять базовый шаг 50 кГц, позволяющий сохранять в памяти корректное значение частоты радиостанции.

Настройка магнитолы выполняется через меню, вызываемое нажатием на поворотный регулятор громкости. Меню позволяет отрегулировать параметры работы встроенного тюнера и управлять режимом приема дорожных сообщений.

При поступлении информации происходит автоматическая приостановка трансляции радиостанции, сообщение передается голосом и дублируется текстом на дисплее.

Регулировка оборудования под колонки включает в себя:

  • баланс между фронтальными и тыловыми колонками;
  • соотношение громкости между динамиками левого и правого бортов;
  • настройку встроенного эквалайзера или создание собственной кривой;
  • корректировку тонкомпенсации (выравнивание частот на низкой громкости);
  • включение дополнительного усиления низких частот.

Оборудование оснащено функцией фильтрации высоких частот, позволяющей улучшить звучание. Пользователь выбирает частоту среза из ряда доступных значений. Дополнительный режим SLA предназначен для регулировки уровня громкости для различных источников, позволяя избежать скачка при переключении трансляции с радиоприемника на встроенный проигрыватель файлов. При использовании сабвуфера требуется установить частоту среза, позволяющую транслировать через динамик только низкие частоты.

Пять лет прослужила моя прежняя автомагнитола PIONEER DEH-1500UBG, но случилась мелкая неприятность (отломался пластиковый фиксатор на съёмной панельке), побудившая меня задуматься о её замене на новую.

Начну с самого главного вопроса – почему именно модель MVH-190UBG?

1) доступная цена, но при этом цифровой звуковой процессор точно такой же, как у более дорогих моделей Пионер этой линейки;
2) наличие зеленой подсветки, не раздражающий глаз и отлично подходящей к штатной подсветки отечественного авто;
3) стильный внешний вид и привычное (с учетом прежнего опыта использования автомагнитолы Пионер) расположение кнопок управления.

Типоразмер — 1 din
Максимальная мощность — 4 х 50 Вт
Съемная панель — есть
Цвет подсветки — зеленый
Эквалайзер — есть
AUX на передней панели — есть
Выход для сабвуфера — есть
Цвет — черный

USB-порт — фронтальный
Поддержка форматов/кодеков — FLAC, MP3, WAV и WMA

Тип дисплея — монохромный

Радио тюнер — FM/AM
Память (станций) — 24
Система RDS — есть

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

  • Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

  • Индивидуальные.
    В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
    Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Читать еще:  Магнитола перестала видеть флешку

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

  • Черный. Через него производится питание устройства и дополнительные его функции.
  • Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

  • Черный цвет – земля.
  • Желтый – питание силовое от АКБ (+12 вольт).
  • Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
  • Синий – включение антенны, (+12 вольт при включении устройства).
  • Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

  • Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
  • Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Возможные проблемы и их решение

Первые проблемы могут возникнуть на этапе установки оборудования. Если магнитола не входит до конца в посадочную шахту, то следует проверить возможность размещения корпуса в панели приборов. На части автомобилей требуется подрезка внутренних элементов конструкции, в которые упираются штекеры или задняя стенка устройства. Дефект возникает из-за заклинивания боковых защелок (деформация или попадание грязи).

При эксплуатации устройства возможно пропадание звука на динамиках, вызванное плохим контактом в соединительных кабелях. Для восстановления работоспособности требуется отсоединить штекеры, осмотреть места соединения и подключить магнитолу Пионер заново. Дефект возникает при поломке каналов внешнего усилителя, рекомендуется подсоединить громкоговоритель напрямую к проигрывателю. Поврежденный усилитель ремонтируется в условиях специализированного сервиса.

Не включается

Если при нажатии на клавиши головное устройство не включается, то необходимо выключить зажигание и проверить корректность работы цепей питания и надежность соединения кабелей, а также схему подключения автомагнитолы Пионер. Если для пуска применяется инфракрасный пульт ДУ, то возможно не работает передатчик из-за разряженных батареек. Дополнительно стоит проверить работоспособность кнопок, при попадании грязи или влаги на контакты нарушается передача сигналов, управляющих работой аудиопроигрывателя.

Не выключается

На части магнитол Pioneer реализован оригинальный алгоритм работы, не позволяющий отключить питание при активном демонстрационном режиме. Попытка выключения оборудования переводит проигрыватель в режим демонстрации возможностей, который выключается снятием фронтальной панели. После отключения функции через меню нажатие на кнопку выключает питание головного аудиоустройства (кроме поддержки памяти).

Монтаж 1 din магнитолы

Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.

Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.

Читать еще:  Проверить авто по аукционной статистике

Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.

Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы.

Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.

Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.

Таблица: описание устройства

Выключение и перезагрузка

Как выключить магнитолу Pioneer? В качестве примера мы приведем модель DVH-780AV. Вы легко отключите эту автомагнитолу, нажав на клавишу SRC. Если вам нужно деактивировать систему, нажмите на клавишу и удерживайте ее пару секунд. Чтобы перезагрузить аудиосистему, нажмите на Reset. Кнопка расположена в верхней части панели магнитолы, с левой стороны. Получить к ней доступ вы можете, откинув переднюю панель. Перезапускают устройство кончиком ручки или другим похожим узким предметом.

Деактивация демо-режима

Чтобы отключить демо-режим, выполните такие действия:

  1. Включите аудиосистему (нажмите на кнопку SRC).
  2. Удерживайте кнопку SEL несколько секунд, чтобы войти в меню «Установка».
  3. Войдите в раздел «Демо».
  4. Выберите опцию «Выкл» (нажмите посередине на переключатель Multi-Control).
  5. Выйдите из меню «Установка» (нажмите ESC).

Активация Bluetooth

Активировать Bluetooth нужно для того, чтобы собирать и обрабатывать информацию бортового компьютера, настраивать и регулировать отдельные параметры, передавать контент и соединять его со смартфоном для звонков в формате Hands Free. Правильное подключение Bluetooth возможно, если устройства правильно сопряжены друг с другом. Введите пароль на автомагнитоле, повторите его на своем смартфоне. Если телефон ранее был подключен к системе, то повторно вводить код не стоит.

Как отключить подсветку

Если автомагнитола не отключается после того, как ключ был извлечен из замка зажигания, сделайте следующее:

  1. Выберите раздел «System».
  2. Из списка выберите раздел «PW Save», затем нажмите кнопку «Off».
  3. Отключите аудиосистему. На экране автомагнитолы остается подсветка и часы.
  4. Выключите дисплей нажатием клавиши «Display».

Выбор языка

Как выбрать язык? Следуйте этой инструкции:

  1. Зайдите в «System»: удерживайте кнопку SRC.
  2. Найдите подраздел «Язык» («Language»).
  3. Выберите язык.
  4. Сохраните.

Часы и звук

Настройка времени на дисплее:

  1. Войдите в «System»: удерживайте кнопку SRC.
  2. Вращайте ручку громкости, в главном меню выберите вкладку настройки электронных часов.
  3. Правой кнопкой перейдите к параметрам часов.
  4. Отрегулируйте время кнопкой, которая регулирует громкость.
  5. Подтвердите выбор настроек: нажмите и удерживайте кнопку.
  6. Нажмите на кнопку со стрелкой влево.

Индикаторы настроек звука в главном меню:

  1. Табло с часами.
  2. Настройки.
  3. Параметры.
  4. Подраздел.

Радио

Обозначения на экране для радио:

  1. Значок источника импульса.
  2. Табло со временем.
  3. Диапазон частот.
  4. Значок звуковых эффектов.
  5. Уровень частоты.

Настраивайте радио так:

  1. Включите приемник, нажмите на кнопку «Вправо» и удерживайте ее одну секунду. После начнется автопоиск станции.
  2. Выберите радиостанцию, сохраните ее: нажмите на соответствующую клавишу.
  3. Точно так же найдите и сохраните другие радиостанции.

Как сбросить настройки

Как обновить работу системы? Полностью отключите питание оборудования. Откройте капот, отсоедините клеммы от аккумуляторной батареи или демонтируйте автомагнитолу и отключите от нее кабель. Чтобы заново восстановить настройки, осуществите подключение магнитолы пионер по цветам.
