Замена мотора печки на ВАЗ 2110

Замена мотора печки на ВАЗ 2110

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

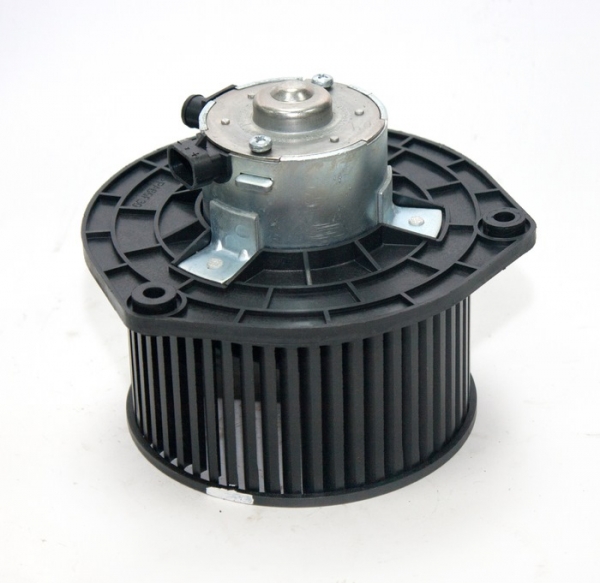

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

  • Подготовка;
  • Замена.

Про каждый этап более подробно.

Причины неисправности

Нюансов того, что мотор отопителя стал работать плохо, может быть много. Среди них — две основные, которым может помочь небольшой ремонт, а не полная замена вентилятора. Вполне могут износиться щетки коллектора. Сами же щетки, в свою очередь, могут «прогрызать» у коллектора медные ламели, из-за чего тот не желает работать, моторчик отопителя «замолкает».

Хоть это бывает довольно редко, но могут поскрипывать или посвистывать латунные втулки подшипников скольжения. Ремонт производится путем обычного смазывания, хотя обычно это помогает ненадолго, рано или поздно электродвигатель нужно будет поменять. Так что, если уж вам все равно придется добираться до вентилятора печки, возможно, полная его замена будет лучшим выходом. К тому же — экономией вашего времени.

Замена моторчика печки (вентилятора)

Основной причиной, по которой приходится менять мотор печки на ВАЗ 2110-2112, является появление довольно неприятного звука — писка, визга….называйте, как хотите. В общем, когда вентилятор печки на вашей машине начал пищать, то даже смазка в большинстве случаев не может решить данную проблему. В итоге, единственный надежный выход — это полная замена мотора отопителя.

Работа эта конечно не быстрая, но в принципе, особых проблем при ее выполнении у вас возникнуть не должно. На автомобилях ВАЗ 2110-2112 есть два вида отопителя салона, старого и нового образца. Так вот, в данной статье будет рассмотрен пример именно на печке старого образца, так как машина у меня 2002 года выпуска.

  • Головка на 10 мм глубокая
  • Крестовая отвертка обычная и короткая
  • Трещотка с удлинителем

Чтобы добраться до моторчика отопителя, необходимо будет выполнить некоторые подготовительные действия, а именно:

  1. Снять дворники вместе с рычагами
  2. Демонтировать верхнюю пластиковую накладку лобового стекла (жабо)
  3. Снять уплотнитель капота и утеплитель, который закрывает корпус отопителя

После этого вы должны увидеть следующую картину:

Чтобы понять все, лучше посмотреть специальную видео инструкцию, которую я подготовит для данной статьи.

Выбор и установка моторчика печки ваз 2110

Следующим шагом будет покупка и установка нового двигателя вентилятора для печки. Цена нового двигателя может составить около 1500 рублей. Прежде чем устанавливать новый моторчик в печку необходимо сперва убедиться в его исправности.

В случае, если купленный моторчик исправен, то следует приступить к его монтажу в печку. И следующим шагом будет обратная сборка печки ее установка в автомобиль.

Как можно заметить, процедура замены моторчика печки весьма проста в исполнении и не требует больших вложений времени и денег. Данную процедуру можно проделать самостоятельно в гараже не обращаясь в сторонние автосервисы. Цена подобной работы в сервисе может составить от 300 до 600 рублей.

Небольшие доработки

В зимнее время автолюбителям часто приходится ездить со включенной печкой. Иначе, в салоне будет достаточно холодно, да и стекла имеют свойство запотевать. При этом, многих автолюбителей может раздражать дребезжащий звук при работающей печке, особенно хорошо слышимый на максимальном режиме работы печки. Проблема тут в нижней панели корпуса отопителя. Она крепится на своеобразных крючочках. Это с одной стороны упрощает демонтаж в случае необходимости, с другой стороны, эти крепления довольно легко отстегиваются. Вот после этого панель начинает вибрировать, вызывая неприятные звуки.

Читать еще:  Как подключить сигнал на приоре

Для устранения, достаточно просто закрепить крючки на место. Иногда они просто отламываются. В таком случае, единственным вариантом будет замена печки в сборе.

Если печка плохо греет, то имеет смысл проверить, как прогревается радиатор. Необходимо снять дефлектор, делается это с помощью шлицевой отвертки. После чего, заводят мотор, и дают ему прогреться. За это время радиатор должен достаточно хорошо нагреться. Если этого не произошло, то проверьте работоспособность крана отопителя. Также причина может быть в засоре самого радиатора. Его необходимо снять и промыть. Для этого неплохо использовать крепкий раствор лимонной кислоты.

Если у вас автомобиль до 2006 года выпуска, то имеет смысл установить на него предпусковой обогреватель. Это позволит достаточно быстро разогревать салон в зимнее время. Проблем с установкой не возникнет, только потребуется приобрести обогреватель, предназначающийся для инжекторной «десятки».

. Вентилятор печки в отечественных автомобилях не слишком надежен. Именно поэтому, так часто можно услышать вопрос, как производится замена вентилятора печки на ВАЗ 2110 и 2112. На самом деле работа это не сложная, но из-за большого числа мелких деталей, которые необходимо снять, замена может затянуться на несколько часов. При этом, следует быть достаточно аккуратным, в связи с обилием пластиковых деталей.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.


Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Читать еще:  Прокачка системы гидроусилителя рулевого управления

Замена Вентилятора Печки Ваз 2110 Нового Образца

Заменить ВАЗ 2110 быстро и качественно печной вентилятор

У вашего обогревателя есть проблемы. он издает шум, перемалывает, нерегулярно подает теплый воздух, поэтому пребывание в автомобиле зимой на морозе нельзя назвать комфортным. Хуже того, у мотора нет знака «жизни». Итак, замена ВАЗ печной вентилятор 2110 год стал насущной необходимостью.

ВАЗ 2110 с вентилятором

Причины неисправности

Может быть много нюансов, что мотор отопителя начал плохо работать. Среди них есть два основных, с которыми может помочь небольшой, а не полный ремонт. замена вентилятора. Коллекционные щетки вполне пригодны для носки. Сами щетки, в свою очередь, могут «кусать» медные рейки на коллекторе, из-за чего он не хочет работать, мотор отопителя «отключается».

Хотя редкие, латунные втулки обычных подшипников могут скрипеть или шипеть. Ремонтные работы производятся с применением обычной смазки, хотя обычно это помогает на короткое время, рано или поздно необходимо будет заменить двигатель. Так что если вам все еще нужно туда добраться печной вентилятор, полная замена может быть лучшим решением. Кроме того, это экономит ваше время.

Выбор модели

Даже если ваш ВАЗ 2110 имеет более старый тип двигателя (выпущенный до 2004 года), вы, конечно, можете найти «родной» вентилятор. Но вполне возможно поставить мотор вместо новый образец. это больше чем прежде с тремя болтами. И его стоимость не так высока.

Замена вентилятора ВАЗ 2110 утеплитель

Видео обзор замены вентилятор отопителя новая модель ваз 2110 Сделай сам.

Замена двигателя отопителя ВАЗ 2110

В этом случае воздуходувка снимается. печи нового образца, который установлен.

Кстати, новый духовой вентилятор ВАЗ 2110 подходит даже для некоторых моделей Nissan с небольшими изменениями. То, что часто используют владельцы этого автомобиля, выставляя во время ремонта, как минимум, втрое дешевле мотор в своей иномарке.

Подготовка к замене

Если у вас есть хотя бы небольшой навык работы с ключами и отвертками, замена печного мотора будет полным ремонтом.

Чтобы попасть в печку мотора на ВАЗ 2110, необходимо сначала открыть капот, снять клемму аккумулятора «-».

Теперь, фактически, мы удаляем сам движок, который не работает должным образом или вообще не работает:

  1. Щетки стеклоочистителя должны быть удалены. Для этого снимите и снимите резиновые колпачки, возьмите ключ до 10, открутить гайки, удалить кисти;
  2. Снимаем декоративные заглушки (здесь есть полезная шлицевая отвертка), откручиваем винты, на которых крепится трение, затем еще пару гаек по краям (гаечный ключ на 10), снимаем кожух;
  3. Снимая резиновый компрессор, откручиваем винты крепления крышки моторного отсека;
  4. Теперь. снимите шланг, который подает омывающую жидкость к форсункам;
  5. Самая сложная задача. добраться до правого щитка моторного отсека, чтобы снять его. Он имеет две гайки внизу (также с торцевым ключом на 10). Казалось бы, легко открутить, но это уже мучительно неудобно. Хотя есть и положительный момент. эти гайки не нужно полностью откручивать. щит можно вытащить за несколько оборотов;
  6. Перед отсоединением этого щитка снимите хомуты со шланга, идущего к вакуумному усилителю усилителя тормозов;
  7. С обложки Салонный фильтр откручиваем винты (4 штуки) и снимаем его;
  8. Мотор отопителя уже появился. Блок двигателя отопителя и блок резисторов должны быть отключены;
  9. Теперь вы можете растянуть левую сторону варочной панели, а вместе с ней и мотор вентилятора;
  10. Стало возможным замена вентилятор отопителя;
  11. Сборка осуществляется в том же порядке, только с точностью до наоборот.

В первый раз будьте готовы к тому, что вам понадобится пара часов, чтобы заменить двигатель ВАЗ 2110 (ремонт).

Проверка резистора сопротивления

У резистора этой модели автомобиля имеется 2 спирали. Первая имеет сопротивление 0,23 Ом, а вторая – 0,82. Если применяются сразу обе спирали, электромотор отопителя используется на первой скорости, на первой спирали включается вторая. Третья не нуждается в сопротивлении, поэтому она работает без резистора и считается самой мощной. Недостаток антифриза может привести к неисправности, а неработоспособный термостат или помпа значительно усугубят ситуацию. Если причиной поломки оказался перегоревший резистор, замените его целым. Приобрести его можно на любом авторынке или в сервисном центре.

Читать еще:  Датчик низкого уровня масла

Предохранитель также может стать причиной поломки. Несмотря на то что его максимально просто найти, проблема выявляется намного сложнее. Нам необходим предохранитель F18 на 25 ампер. Он находится в главном монтажном блоке, также частично отвечает за прикуриватель и обогрев заднего стекла. Прозвоните все цепи, возможно, проблема кроется в коротком замыкании.

Система охлаждения у ВАЗ 2110 очень капризна и ненадежна, поэтому настоятельно рекомендуется регулярно проверять её на исправность. Это поспособствует комфортной езде и позволит быть спокойным за свою безопасность, ведь неподобающие условия могут стать причиной ДТП.

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

  • Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
  • После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
  • Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
  • С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
  • Отопительные шланги отсоединяются. На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
  • Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
  • Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
  • После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами. Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
  • Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Замена моторчика печки ваз 2110

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.
Лучше купить новый электродвигатель.

Примечание!
Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.
Итак:

  • Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.
    После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
  • Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять.

  • После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

  • Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
  • Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.
    Также можно замазать герметиком места крепления шлангов с радиатором.
  • Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
  • На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.
